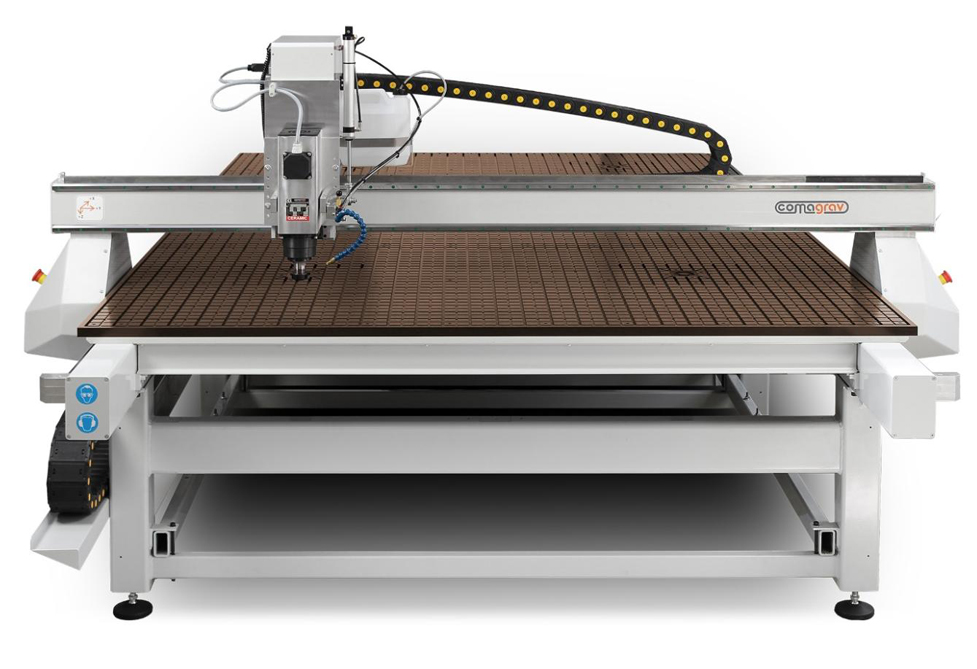

Серия станков Comagrav ZONDA

COMAGRAV ZONDA — это новейшая серия широкоформатных 3D фрезерных станков, состоящая из 4 моделей:

  • ZONDA 1515: 1550 x 1500 x 175 мм
  • ZONDA 1526: 1550 x 2600 x 175 мм
  • ZONDA 1530: 1550 x 3150 x 175 мм В НАЛИЧИИ НА СКЛАДЕ В ЕВРОПЕ – БЫСТРАЯ ПОСТАВКА!
  • ZONDA 2030: 2040 x 3150 x 175 мм В НАЛИЧИИ НА СКЛАДЕ В ЕВРОПЕ – БЫСТРАЯ ПОСТАВКА!

Станок COMAGRAV ZONDA оснащен:

  • Стальной станиной новой усиленной констукции, придающей станку высокую жесткость.
  • Рельсовыми направляющими.
  • Реечными приводами (по осям X, Y) и ШВП (по оси Z).
  • Алюминиевым с Т-образными пазами или вакуумным — по выбору заказчика.

COMAGRAV ZONDA применяется для выполнения следующих технологических процессов:

  • 3D/2D фрезеровка
  • Раскрой
  • Гравировка
  • Оцифровка различных объектов (при установке лазерного или контактного 3D сканера)

Дополнительно станок COMAGRAV ZONDA комплектуется:

3D сканером (лазерным или контактным). В этом случае COMAGRAV ZONDA может выполнять оцифровку объектов, расположенных на рабочем столе.

Преимущества COMAGRAV ZONDA:

  1. Жесткая и тяжелая (благодаря стальной станине) конструкция станка COMAGRAV ZONDA обеспечивает высокую точность исполнения раскроя, 3D/2D фрезеровки, гравировки.
  2. Серия COMAGRAV ZONDA состоит из 4 станков. Это позволяет каждому покупателю выбрать станок COMAGRAV ZONDA с подходящим рабочим полем.
  3. Надежность и бесперебойность работы, обеспечиваются надежными европейскими комплектующими и качественной сборкой.
  4. Отличное соотношение цена-качество — одно из основных достоинств станка COMAGRAV ZONDA.

Функциональность, надежность и точность выполнения работы обеспечили высокую популярность станков COMAGRAV ZONDA, новая модификация станков упрощает их обслуживание и калибровку. Данное оборудование активно используется в самых разных областях. Например:

  • в деревообработке станок COMAGRAV ZONDA применяется для производства уникальных элементов декора, фасадов, мебели;
  • не обойтись без станка COMAGRAV ZONDA и в визуальной рекламе: станки используются для производства вывесок, логотипов, гербов, объемных букв, боди стендов и прочих рекламных конструкций.

В зависимость от Ваших задач на станок может быть установлен один из приведенных ниже шпинделей:

Шпиндели с ручной сменой инструмента до 24'000 об./мин


1. Шпиндель с ручной сменой инструмента: Teknomotor (Италия)
Мощность 5600 Вт (7,6 л.с.),
Частота вращения до 24'000 об/мин,
Тип цанги ER25,
Тип охлаждения воздушное;

2. Шпиндель с ручной сменой инструмента: Teknomotor (Италия)
Мощность 2'000 Вт (2,7 л.с.),
Частота вращения до 24'000 об/мин,
Тип цанги ER25,
Тип охлаждения воздушное;

3. Шпиндель с ручной сменой инструмента: Teknomotor (Италия)
Мощность 1'100 Вт (1,5 л.с.),
Частота вращения до 24'000 об/мин,
Тип цанги ER25,
Тип охлаждения воздушное;

*При желании станок можно укомплектовать несколькими шпинделями одного типа, что позволит производить синхронную фрезеровку (за подробностями обращайтесь к менеджерам).



Опции для станков серии Comagrav:


Устройство сбора стружки поставляется в комплекте с гибкой гофротрубой D=125 мм (для работы требуется промышленный пылесос)

Промышленный пылесос для сбора стружки и пыли подключается к устройству сбора стружки 1.1 кВт, 1560 м3/ч, 3x400 В, 50Hz, тканевый мешок, гофротруба 15 м (D=125 мм)

  Стальная подставка для гибкой гофротрубы с четырьмя алюминиевыми держателями для фиксации над столом гибкой гофротрубы, идущей о системы удаления стружки к пылесосу

Система охлаждения инструмента воздушно-жидкостной смесью (рекомендуется при обработке металлов для увеличения срока жизни инструмента и лучшего стружкообразования). Для работы необходим компрессор.


Компрессор

Лазерный 3D сканер (устанавливается рядом со шпинделем или вместо него)

Констактный 3D сканер (устанавливается рядом со шпинделем или вместо него)

На станок с алюминиевым столом с Т-образными пазами можно временно устанавливать дополнительный вакуумный стол из алюминия или фенопласта. Размер стола 1х2 м

Поворотное устройство для гравировки/фрезеровки на цилиндрических поверхностях. Устанавливается на рабочий стол станка. Максимальный диаметр заготовки стандартно 100 мм (опционально диаметр может быть увеличен), максимальная длина заготовки равна рабочей ширине/дине станка (оговаривается при заказе).

Пневматические упоры (штыри) для точного расположения заготовки на столе. Количество встроенных в стол упоров 3 шт. Выдвигаются из стола и позволяют каждый лист материала располагать в одном и том же месте. Местоположение оговаривается при заказе станка.

Технические характеристики

Модель
Рабочая область
Вес станка
Габариты
COMAGRAV ZONDA 1515
1550 x 1500 мм
980 кг
2600 x 2200 x 1550 мм
COMAGRAV ZONDA 1526
1550 x 2600 мм
1050 кг
3520 x 2200 x 1600 мм
COMAGRAV ZONDA 1530
1500 x 2150 мм
1150 кг
4200 x 2200 x 1550 мм
COMAGRAV ZONDA 2030
2040 x 3150 мм
1250 кг
4070 x 2650 x 1600 мм

Ход по оси Z 175 мм
Расстояние от стола до портала 140 мм
Макс. скорость подачи 250 мм/сек.
Разрешение (шаг) 0,01 мм
Мощность шпинделя 5600 / 2000 / 1100 Ватт
Частота вращения 24000 / 24000 / 24000 об./мин
Приводы по осям X, Y, Z Микрошаговые электродвигатели
Тип передачи по осям X, Y - зубчато-реечная передача, Z - шариковинтовая пара
Управление Программа PILOT 3D controller на русском языке
Стандартная комплектация Датчик нуля по оси Z
Кнопка экстренной остановки
Жесткий стальной стенд
CAD/CAM программа Vectric Cut2D Pro на русском языке

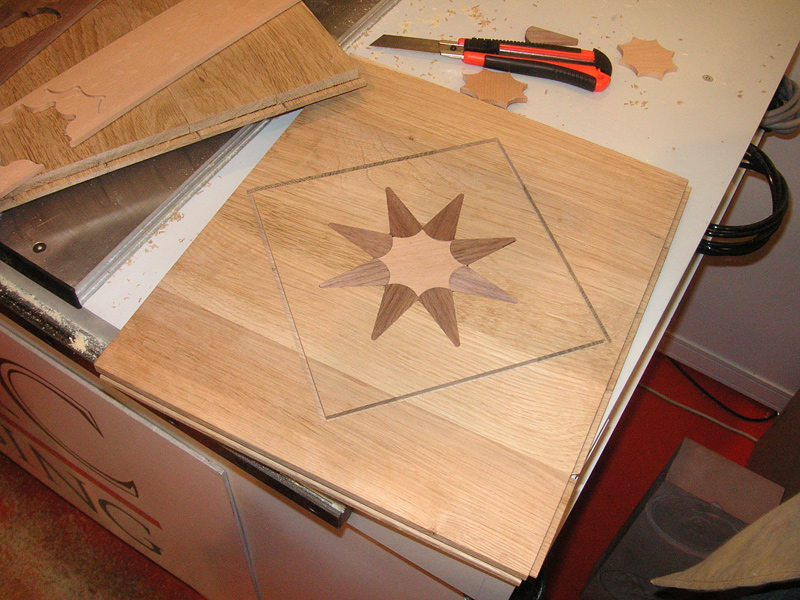

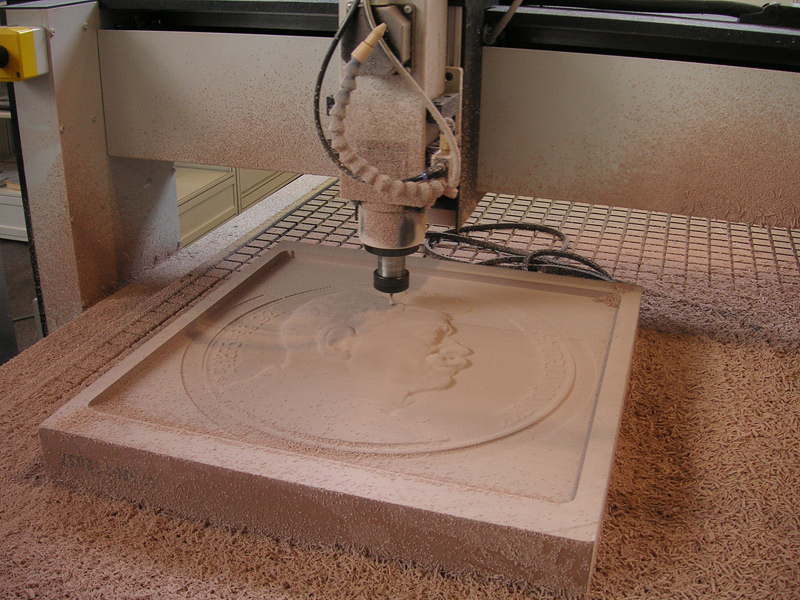

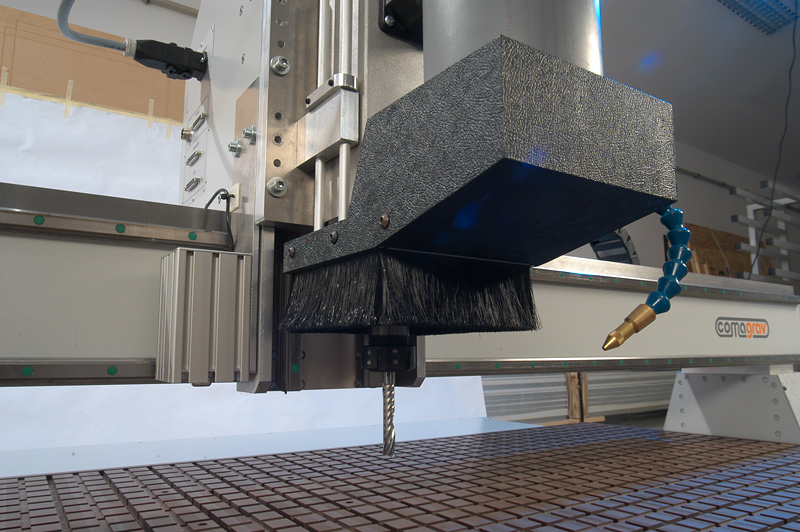

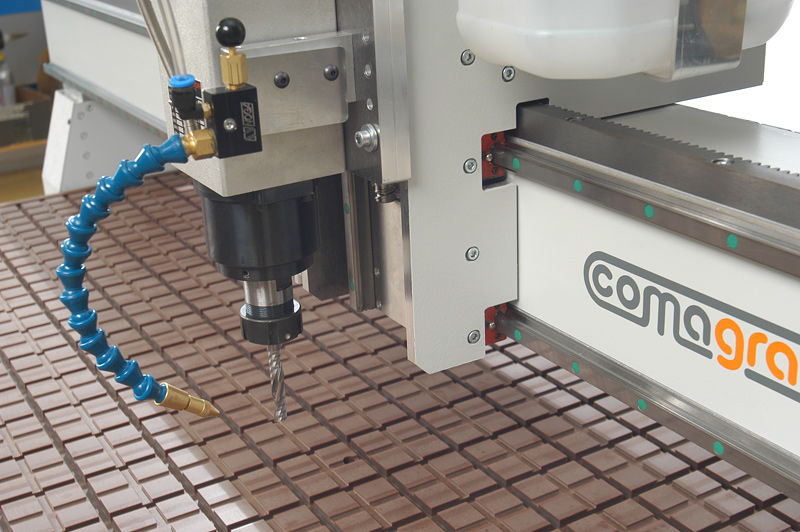

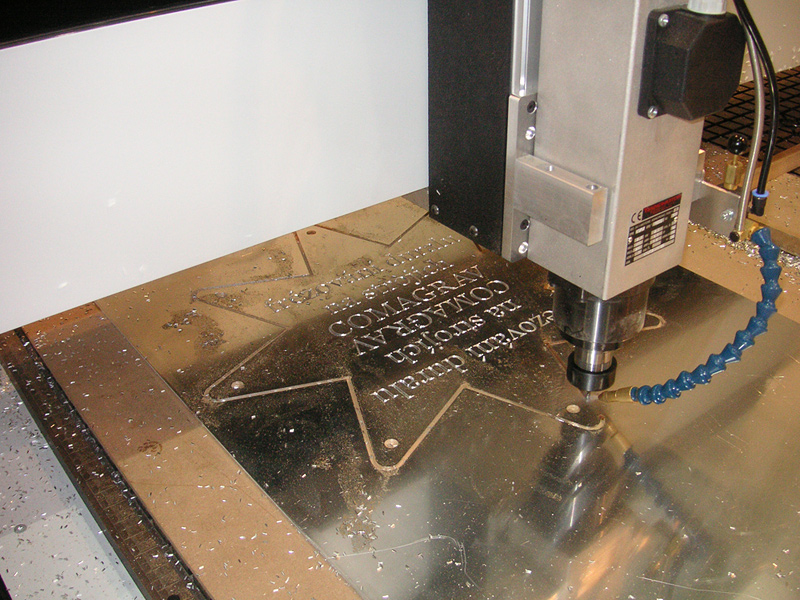

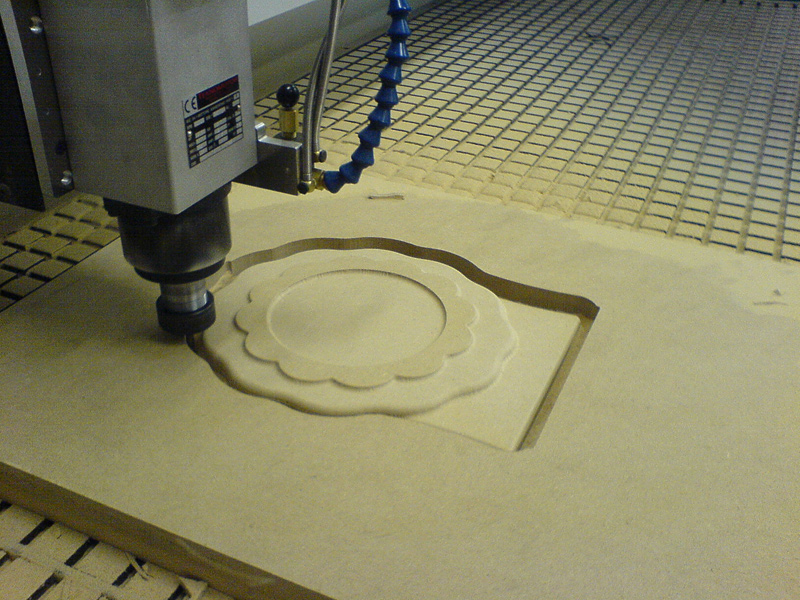

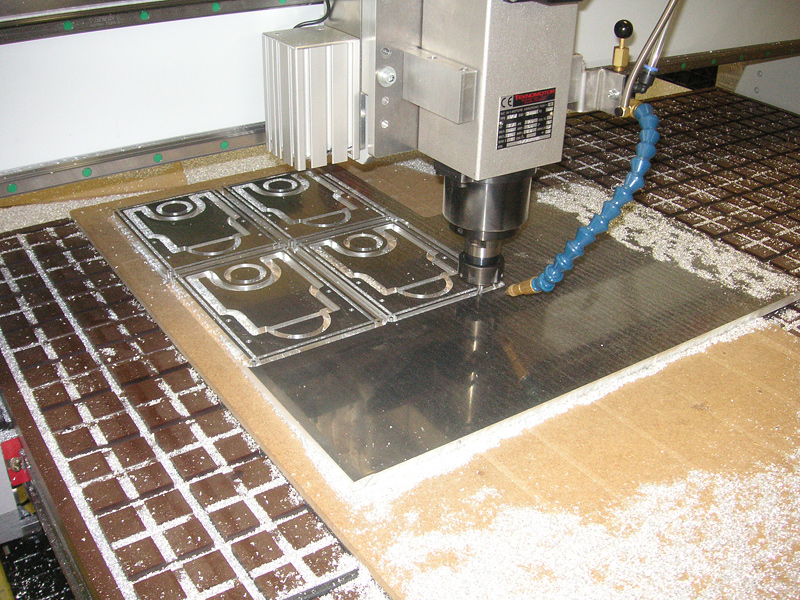

Несколько фотографий станков серии Comagrav:

zonda zonda zonda zonda zonda zonda zonda zonda
