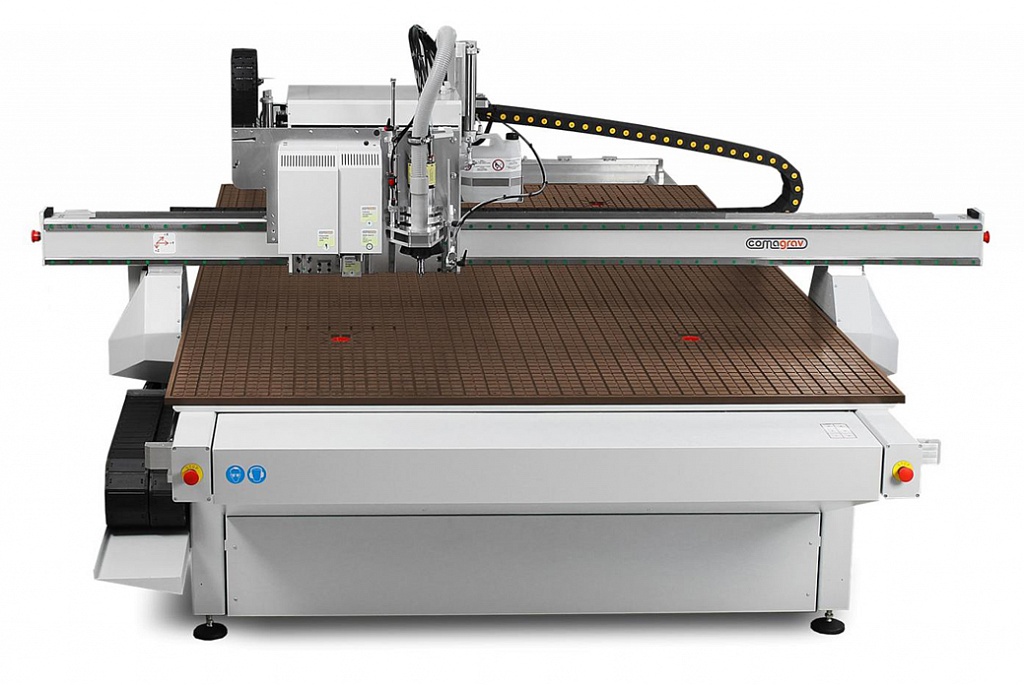

Серия станков Comagrav NOTUS

Серия широкоформатных 3D фрезерных станков с серводвигателями COMAGRAV NOTUS — это 6 моделей станков разного формата:

  • NOTUS 1515: 1550 x 1500 x 175 мм (расстояние от стола до портала: 140 мм)
  • NOTUS 1526: 1550 x 2600 x 175 мм (расстояние от стола до портала: 140 мм);
  • NOTUS 1530: 1550 x 3150 x 175 мм (расстояние от стола до портала: 140 мм);
  • NOTUS 2030: 2040 x 3150 x 175 мм (расстояние от стола до портала: 140 мм) В НАЛИЧИИ НА СКЛАДЕ В ЕВРОПЕ – БЫСТРАЯ ПОСТАВКА!
  • NOTUS 2040: 2040 x 4200 x 175 мм (расстояние от стола до портала: 140 мм)
  • и станок с увеличенным ходом по оси Z: NOTUS 1015: 1000 x 1500 x 450 мм (расстояние от стола до портала: 300 мм)

Особенности станка NOTUS:

  1. Станина из стали (большой вес и жесткость станины обеспечивают высокую точность работ).
  2. Рельсовые направляющие шириной 25 мм.
  3. Зубчато реечные приводы по осям X, Y и ШВП по оси Z.
  4. Серводвигатели переменного тока Mitsubishi, отличающиеся высокой мощностью, скоростью и точностью.
  5. Стол: алюминиевый с Т-образными пазами или вакуумный (вариант комплектации - по выбору заказчика).
  6. Включение и выключение зон вакуумного стола осуществляется с помощью ручек на передней панели (опция). Это позволяет значительно сократить время, необходимое для замены заготовок разных форматов.

Станки COMAGRAV NOTUS с успехом применяется для выполнения следующих технологических процессов: 3D/2D фрезеровка, раскрой, гравировка. Станок COMAGRAV NOTUS, дополнительно оснащенный лазерным или контактным 3D сканером, используется для оцифровки широкого спектра объектов. Помимо шпинделя на станок может быть установлена комбинированная голова с осциллирующим тангенциальным ножом и биговщиком, что позволяет использовать станок как высокопроизводительный профессиональный планшетный режущий плоттер, обрабатывая такие материалы, как гофрокартон, резина, паронит и пр.

Ряд особенностей станка COMAGRAV серии NOTUS выгодно отличает его от оборудования COMAGRAV серий — ZONDA и ZONDA PLUS:

  1. Больший вес.
  2. Станок COMAGRAV NOTUS укомплектован серводвигателями Mitsubishi.
  3. Портал станка выполнен из стального, а не из алюминиевого профиля.
  4. Мощность шпинделя станка данной серии — до 9 кВт.
  5. Дополнительно (по желанию клиента) поставляется автосменщик инструмента линейного или карусельного типа. Он позволяет, во-первых, полностью автоматизировать обработку от черновой до чистовой, а во-вторых, последовательно осуществлять технологические операции (гравировку, фрезеровку, раскрой) без участия оператора.
  6. Также возможна установка осциллирующего тангенциального ножа и биговщика.

В зависимость от Ваших задач на станок может быть установлен один из приведенных ниже шпинделей:


Шпиндели с ручной сменой инструмента до 24'000 об./мин

1. Шпиндель с ручной сменой инструмента: Teknomotor (Италия)
Мощность 5'600 Вт (7,6 л.с.),
Частота вращения до 24'000 об/мин,
Тип цанги ER25,
Тип охлаждения воздушное;

2. Шпиндель с ручной сменой инструмента: Teknomotor (Италия)
Мощность 6'600 Вт (8,97 л.с.),
Частота вращения до 18'000 об/мин,
Тип цанги ER25,
Тип охлаждения жидкостное;


Шпиндели с автоматической сменой инструмента до 24'000 об./мин

3. Шпиндель с автоматической сменой инструмента: HSD (Италия) pneumatic ISO-30
Мощность 4'500 Вт (6,12 л.с.),
Частота вращения до 24'000 об/мин,
Тип цанги ER32,
Тип охлаждения воздушное;

4.

Шпиндель с автоматической сменой инструмента: HSD (Италия) pneumatic ISO-30
Мощность 9'600 Вт (13,05 л.с.),
Частота вращения до 24'000 об/мин,
Тип цанги ER32,
Тип охлаждения воздушное;


5. Шпиндель с автоматической сменой инструмента: HSD (Италия) pneumatic HSK-E25
Мощность 3'600 Вт (4,89 л.с.),
Частота вращения до 40'000 об/мин,
Тип цанги ER16,
Тип охлаждения жидкостное

6. Шпиндель с автоматической сменой инструмента: HSD (Италия) pneumatic HSK-E25
Мощность 3'600 Вт (4.89 л.с.),
Частота вращения до 50'000 об/мин,
Тип цанги ER16,
Тип охлаждения жидкостное

7. Шпиндель с автоматической сменой инструмента: HSD (Италия) pneumatic HSK-E32
Мощность 6'500 Вт (8.84 л.с.),
Частота вращения до 40'000 об/мин,
Тип цанги ER20,
Тип охлаждения жидкостное;

8. Шпиндель с автоматической сменой инструмента: HSD (Италия) pneumatic ISO30
Мощность 6'600 Вт (8.97 л.с.),
Частота вращения до 24'000 об/мин,
Тип цанги ER32,
Тип охлаждения жидкостное;

3.1
4.1
5.1
6.1
Устройство автоматической смены инструмента карусельного типа на 8 позиций. Предназначено для работы с шпинделями HSD, конус ISO-30. Устройство автоматической смены инструмента карусельного типа на 8 позиций. Предназначено для работы с шпинделями HSD, конус ISO-30.

3.1
4.1
5.1
6.1
Устройство автоматической смены инструмента линейного типа на 8 позиций (количество позиций может быть изменено по желанию заказчика). Предназначено для работы с шпинделями HSD, конус ISO-30. Устройство автоматической смены инструмента линейного типа на 8 позиций (количество позиций может быть изменено по желанию заказчика). Предназначено для работы с шпинделями HSD, конус ISO-30.

*При желании станок можно укомплектовать несколькими шпинделями одного типа (без авто-сменщика инструмента), что позволит производить синхронную фрезеровку (за подробностями обращайтесь к менеджерам).



Опции для станков серии Comagrav:


Устройство сбора стружки поставляется в комплекте с гибкой гофротрубой D=125 мм (для работы требуется промышленный пылесос)

Для работы с автоматическим сменщиком инструмента применяется специальное устройство сбора стружки, управляемое при помощи электроники станка и пневматики, оно перемещается в вертикальном направлении позволяя избежать столкновения с устройством авто-смены инструмента. Устройство сбора стружки поставляется в комплекте с гибкой гофротрубой D=90 мм (для работы требуется промышленный пылесос). Рекомендуется использовать при работе с древесиной и композитами, а также с пластиком и пр. материалами при обработке, которых образуется много стружки и пыли.

Промышленный пылесос для сбора стружки и пыли подключается к устройству сбора стружки 1.1 кВт, 1560 м3/ч, 3x400 В, 50Hz, тканевый мешок, гофротруба 15 м (D=125 мм)

  Стальная подставка для гибкой гофротрубы с четырьмя алюминиевыми держателями для фиксации над столом гибкой гофротрубы, идущей о системы удаления стружки к пылесосу

Система охлаждения инструмента воздушно-жидкостной смесью (рекомендуется при обработке металлов для увеличения срока жизни инструмента и лучшего стружкообразования). Для работы необходим компрессор.


Компрессор

Лазерный 3D сканер (устанавливается рядом со шпинделем или вместо него)

Констактный 3D сканер (устанавливается рядом со шпинделем или вместо него)

На станок с алюминиевым столом с Т-образными пазами можно временно устанавливать дополнительный вакуумный стол из алюминия и фенопласта. Размер стола 1х2 м

Поворотное устройство для гравировки/фрезеровки на цилиндрических поверхностях.

Система контроля для вакуумного стола с ручками на передней панели на 4 или 6 зон для станков с вакуумным столом

Пневматические упоры (штыри) для точного расположения заготовки на столе. Количество встроенных в стол упоров 3 шт. Выдвигаются из стола и позволяют каждый лист материала располагать в одном и том же месте. Местоположение оговаривается при заказе станка.



Устройства для резки и биговки мягких листовых материалов (картон, кожа, паронит и пр.)

1. Пневматическая осциллирующая тангенциальная режущая голова 9K servo
(Тангенциальное вращение при помощи серводвигателя переменного тока мощностью 200 Вт)
Частота вертикальных перемещений ножа 9000 движений в минуту, высота хода 8 мм.

Инструмент: ножи с цилиндрическим хвостовиком D=6 мм.

Возможна работа с плоскими ножами 0.63 мм с применением адаптера.
Предназначена для резки тонких, толстых, мягких и твердых материалов.
Оснащена пневматической парковкой. Для работы необходим чистый и сухой сжатый воздух (минимум: 6 Бар, 80л/мин)

2. Электрическая осциллирующая тангенциальная режущая голова 18K servo
(Тангенциальное вращение при помощи серводвигателя переменного тока мощностью 200 Вт)
Частота вертикальных перемещений ножа 18000 движений в минуту, высота хода 0,5 мм.

Инструмент: плоские ножи толщиной 0.63 мм.

Возможна работа ножами с цилиндрическим хвостовиком D=6 мм с применением адаптера.
Предназначена для резки тонких, мягких и твердых материалов.
Оснащена пневматической парковкой. Для работы необходим сжатый воздух.

3. Электрическая осциллирующая тангенциальная режущая голова 14K servo
(Тангенциальное вращение при помощи серводвигателя переменного тока мощностью 200 Вт)
Частота вертикальных перемещений ножа 14000 движений в минуту, высота хода 1.6 мм

Инструмент: ножи с цилиндрическим хвостовиком D=6 мм.

Возможна работа с плоскими ножами 0.63 мм с применением адаптера.
Предназначена для резки тонких и толстых, мягких и твердых материалов.
Оснащена пневматической парковкой. Для работы необходим сжатый воздух.

4. Прижимная ножка для головы 9K и головы 18K.
Обеспечивает более плотный прижим материала к рабочему столу улучшая качество резки

5. Моторизованный режущий диск для работы с тканями
Диаметры твердосплавных ножей: 25 мм , 28 мм, 32 мм
Частота вращения 10'000 об./мин
Оснащен сервоприводом переменного тока

6. Профессиональный шпиндель с мощностью 730 Вт и макс. частотой вращения 24'000 об./мин.

Ручная смена инструмента. Воздушное охлаждение.
Цанга ER20. Автоматический датчик нуля по оси Z.
Устройство удаления стружки с гофротрубой и стальным кронштейном-держателем, а также 3-х моторный промышленный пылесос в стандартной комплектации.

Также в комплекте цанги ER20 (3, 4, 6 мм), гайка для цанги и ключи, фреза 1 шт.

7. Тангенциальный универсальный модуль (без осцилляции) с держателем инструмента U1 с сервоприводом переменного тока для установки различных инструментов типа U1 (см. ниже)

8. Держатель ножа для установки в U1. Работает с твердосплавными ножами толщиной 1,45 мм: E10, E11, E110, E111, E44

9. Держатель ножа с прижимной ножкой для установки в U1.
Работает с твердосплавными ножами толщиной 1,45 мм: E10, E11, E110, E111, E44

10. Инструмент Kiss-cut для держателя U1
держатель из нержавеющей стали + нож
для резки тонких материалов с настройкой глубины. Используется, например, для резки самоклеющейся виниловой пленки на подложке.

11. Инструмент V-cut для держателя U1 для резки материалов толщиной до 15 мм.
Режет материалы под углом 45°, используется для вырезания V-образных пазов для последующего сгиба на 90°.
Совместим с ножами из быстрорежущей стали.

12. Инструмент V-cut для держателя U1 для резки материалов толщиной до 10 мм.
Режет материалы под углом 45°, используется для вырезания V-образных пазов для последующего сгиба на 90°.
Совместим с прочными твердосплавными ножами. Толщина ножа 0,63 мм

13. Инструмент V-cut для держателя U1 для резки материалов толщиной до 16 мм.
Режет материалы под углом 45°, используется для вырезания V-образных пазов для последующего сгиба на 90°.
Совместим с прочными твердосплавными ножами. Толщина ножа 1,00 мм

14. Дисковый биговщик S для держателя U1
для гофрокартона типа F* и E*;
материал - алюминий

15. Дисковый биговщик M для держателя U1
для гофрокартона типа B* и BC*;
материал - алюминий

16. Дисковый биговщик L для держателя U1
для гофрокартона типа C*;
материал - алюминий

17. Дисковый биговщик для тонкого картона mini 2pt
материал - нержавеющая сталь

18. Дисковый биговщик для негофрированного картона mini 3pt
материал - нержавеющая сталь

19. Дисковый биговщик для негофрированного картона mini 4pt
материал - нержавеющая сталь

20. Нож OLFA из быстрорежущей стали Нож OLFA из быстрорежущей сталиНож OLFA из быстрорежущей стали
Нож OLFA из быстрорежущей сталиНож OLFA из быстрорежущей стали
Нож OLFA из быстрорежущей стали

Технические характеристики

Модель
Рабочая область
Вес станка
Габариты
COMAGRAV Notus 1515
1550 x 1500 x 175 мм
A: 1150 кг
B: 1250 кг
C: 1250 кг
E: 1450 кг
F: 1450 кг
A: 2230x2620x2160 мм
B: 2550x2620x2160 мм
C: 2230x2920x2160 мм
E: 2900x2920x2000мм
F: 3220x2620x2000 мм
COMAGRAV Notus 1526
1550 x 2600 x 175 мм
A: 1260 кг
B: 1360 кг
C: 1360 кг
E: 1560 кг
F: 1560 кг
A: 2230x3720x2160 мм
B: 2550x3720x2160 мм
C: 2230x4020x2160 мм
E: 2900x4020x2000мм
F: 3220x3720x2000 мм
COMAGRAV Notus 1530
1550 x 3150 x 175 мм
A: 1320 кг
B: 1420 кг
C: 1420 кг
E: 1620 кг
F: 1620 кг
A: 2230x4270x2160 мм
B: 2550x4270x2160 мм
C: 2230x4570x2160 мм
E: 2900x4570x2000мм
F: 3220x4270x2000 мм
COMAGRAV Notus 2030
2040 x 3150 x 175 мм
A: 1450 кг
B: 1550 кг
C: 1550 кг
E: 1750 кг
F: 1750 кг
A: 2530x4270x2160 мм
B: 3050x4270x2160 мм
C: 2530x4570x2160 мм
E: 3400x4570x2000мм
F: 3720x4270x2000 мм
COMAGRAV Notus 1015
1000 x 1500 x 450 мм
-
-

A - габариты без автосменщика инструмента;
B - габариты с карусельным автосменщиком инструмента;
C - габариты с линейным автосменщиком инструмента;
D - габариты с поворотным устройством (расположено на фронтальной части станка);
E - габариты с линейным автосменщиком инструмента и многофункциональной головой;
F - габариты с карусельным автосменщиком инструмента и многофункциональной головой.

Ход по оси Z 175 мм (для Notus 1015 = 450 мм)
Расстояние от стола до портала 140 мм (для Notus 1015 = 300 мм)
Скорость подачи до 30000 мм/мин (опционально до 66000 мм/мин)
Разрешение (шаг) 0,00078 мм
Мощность шпинделя 2000 / 5600 / 4600 / 3000 / 6500 / 9000 Ватт
Частота вращения 24000 / 24000 / 24000 / 40000/ 40000 / 24000 об./мин
Приводы по осям X, Y, Z Серводвигатели Mitsubishi
Тип передачи по осям X, Y - зубчато-реечная передача, Z - шариковинтовая пара
Управление Программа PILOT Advanced 3D controller на русском языке
Стандартная комплектация Датчик нуля по оси Z
Кнопка экстренной остановки
Жесткий стальной стенд
CAD/CAM программа Vectric Cut2D Pro на русском языке

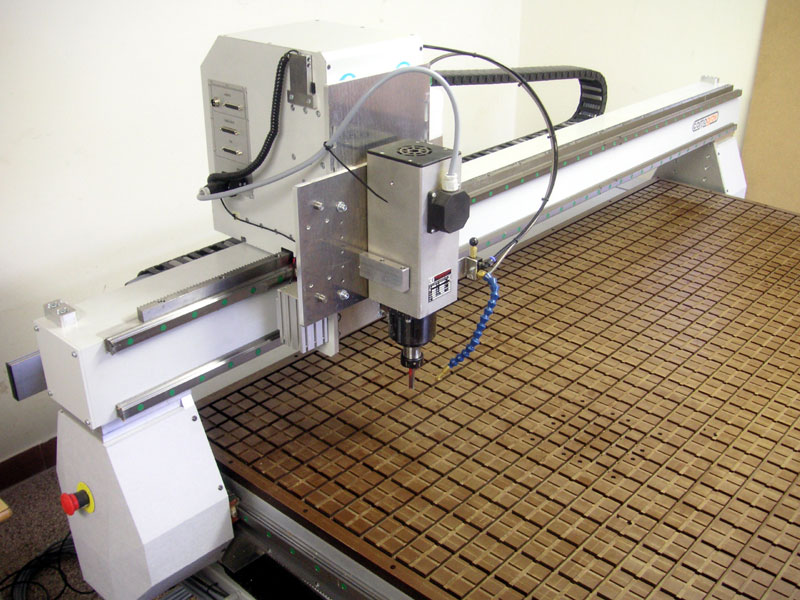

Несколько фотографий станков серии Comagrav:

Устройство удаления стружки для станков с автоматической сменой инструмента Станок Notus с авто-сменщиком инструмента и шпинделем 4,6 кВт Датчик выступа инструмента на станке Notus с авто-сменщиком Фрезерный станок Notus с шпинделем 5,6 кВт

Видео фрезерного станка Comagrav Notus в работе


Фрезерный станок с ЧПУ COMAGRAV NOTUS PLUS 1600. Обработка твердой фанеры толщиной 10 мм: нанесение рисунка V-образной фрезой и вырезка. Станок оснащен шпинделем HSD и автосменщиком карусельного типа на 8 позиций.

Обработка фанеры на фрезерном станке Comagrav Notus 1600 с вакуумным столом, автосменщиком инструмента карусельного типа на 8 позиций.

Сверление и фрезеровка алюминия на станке COMAGRAV NOTUS с автоматической сменой инструмента.

Фрезеровка деревянной статуи на станке COMAGRAV NOTUS с использованием поворотного устройства. Черновая обработка.

Фрезеровка по дереву на станке COMAGRAV NOTUS с использованием поворотного устройства. Чистовая обработка.

Фрезерный станок с ЧПУ COMAGRAV NOTUS на выставке РЕКЛАМА

Биговка и резка гофрокартона на фрезерном станке с ЧПУ COMAGRAV NOTUS с комбинированной головой

Фрезеровка стеклотекстолита на фрезерном станке с ЧПУ Comagrav Notus 1515
