Серия станков Comagrav MISTRAL

• Характеристики
• Шпиндели
• Опции
• Фото
• Видео
• Цены
• Помощь в подборе оборудования

COMAGRAV MISTRAL — это 3D фрезерные станки среднего формата, оснащенные микрошаговыми или серводвигателями (по желанию заказчика). Серия включает в себя 2 модели:

• MISTRAL 1000 и MISTRAL 1000 SERVO: 1100 x 1005 x 130 мм

Особенности MISTRAL 1000:

1. Жесткая стальная станина
2. Рельсовые направляющие
3. Высокоточные шарико-винтовые пары по всем осям (Z, Y, Z)
4. Микрошаговые или серводвигатели переменного тока (на выбор заказчика)
5. Стол -  заказчику предоставляется несколько вариантов на выбор: алюминиевый  стол с Т-образными пазами / вакуумный стол (из фенопласта или из  алюминия) / съемный вакуумный стол, который по необходимости  устанавливается на алюминиевый стол с Т-образными пазами.
6. Максимальная мощность шпинделя 3.6 кВт, до 50000 об./мин;
7. Автоматическая смена инструмента на 6 позиций.

COMAGRAV MISTRAL 1000 применяются для выполнения:

• 3D/2D фрезеровки;
• Раскроя;
• Гравировки.

По желанию заказчика COMAGRAV MISTRAL 1000 может быть оснащен лазерным или контактным 3D сканером. Это расширяет возможности станка — он может быть использован для оцифровки различных объектов.

Станки COMAGRAV MISTRAL незаменимы в самых разных областях. Вот лишь некоторые сферы применения COMAGRAV MISTRAL 900 и COMAGRAV MISTRAL 1000:

• Машиностроение: раскрой, фрезеровка, гравировка алюминия и прочих металлов;
• Деревообрабатывающее производство. Возможности станков COMAGRAV MISTRAL (раскрой натуральных пород дерева, фанеры и др.; выполнение декоративной 2D/3D фрезеровки по дереву и т.п.) позволяют выпускать интереснейшие детали интерьера, мебель, паркет и пр.
• Создание объектов визуальной рекламы: логотипов, табличек, объемных букв, указателей из различных материалов (пластика, оргстекла, цветных металлов, картона и пр.).
• Полиграфия. Станки COMAGRAV MISTRAL применяются для изготовления специальных клише и штампов из латуни, магния, алюминия, пертинакс и других материалов, которые используются в постпечатной обработке продукции

Достоинства станков серии COMAGRAV MISTRAL:

1. Бесперебойная работа даже при интенсивной эксплуатации.
2. Высочайшая точность.
3. Автоматизация.

В зависимость от Ваших задач на станок может быть установлен один из приведенных ниже шпинделей:

	Шпиндели с ручной сменой инструмента до 24'000 об./мин
1.		Шпиндель с ручной сменой инструмента: Teknomotor (Италия) Мощность 730 Вт (1 л.с.), Частота вращения до 24'000 об/мин, Тип цанги ER20, Тип охлаждения воздушное;
2.		Шпиндель с ручной сменой инструмента: Teknomotor (Италия) Мощность 2'000 Вт (2,7 л.с.), Частота вращения до 24'000 об/мин, Тип цанги ER25, Тип охлаждения воздушное;
3.		Шпиндель с ручной сменой инструмента: Teknomotor (Италия) Мощность 2'000 Вт (2,7 л.с.), Частота вращения до 24'000 об/мин, Тип цанги ER25, Тип охлаждения усиленное воздушное;
4.		Шпиндель с ручной сменой инструмента: Teknomotor (Италия) Мощность 2'000 Вт (2,7 л.с.), Частота вращения до 60'000 об/мин, Тип цанги ER11, Тип охлаждения жидкостное;
	Шпиндели с автоматической сменой инструмента до 40'000 об./мин
1.		Шпиндель с автоматической сменой инструмента: HSD (Италия), пневматический, конус HSK-E25 Мощность 3'000 Вт (3 л.с.), Частота вращения до 40'000 об/мин, Тип цанги ER16, Тип охлаждения: жидкостное (кулер в комплекте);

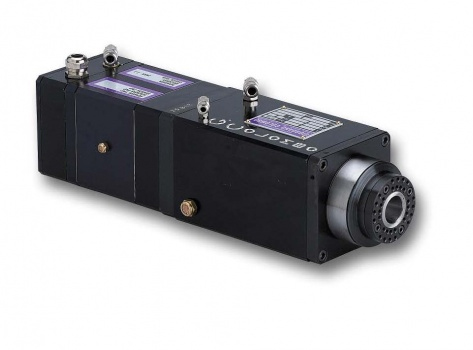

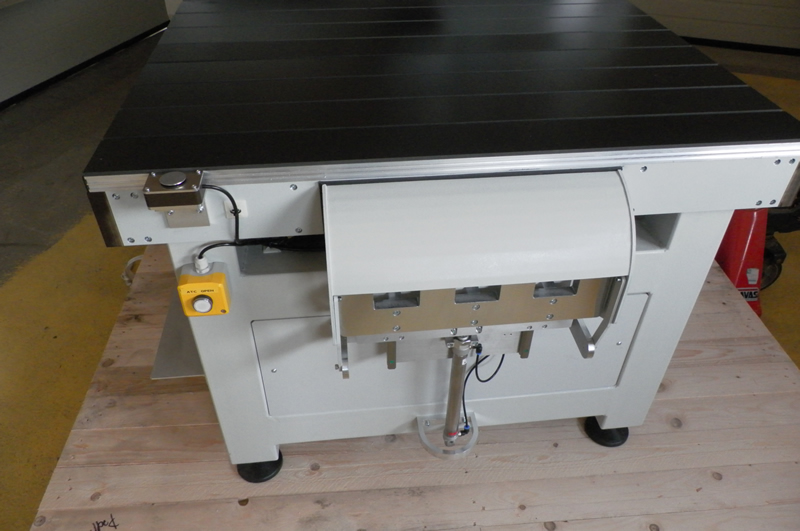

1.1		Устройство автоматической смены инструмента линейного типа на 4 или 6 позиции с автоматической крышкой. Предназначено для работы с шпинделями Colombo, конус ISO 20.
	Высокооборотистые (до 80'000 об./мин) шпиндели с ручной сменой инструмента
1.		Высокоскоростной шпиндель с ручной сменой инструмента: KaVo (Германия) Мощность: 150 Вт (0,2 л.с.), Частота вращения: 10'000-80'000 об./мин, Тип цанги Собственный стандарт, Тип охлаждения воздушное, Шпиндель оснащен специальным "носом" для кравировки на искривленных поверхностях.

Опции для станков серии Comagrav:

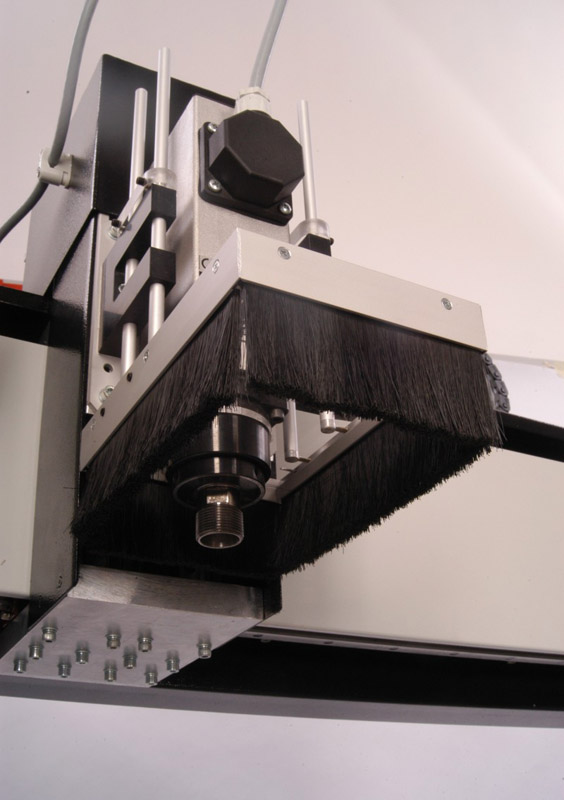

	Устройство сбора стружки поставляется в комплекте с гибкой гофротрубой D=125 мм (для работы требуется промышленный пылесос)

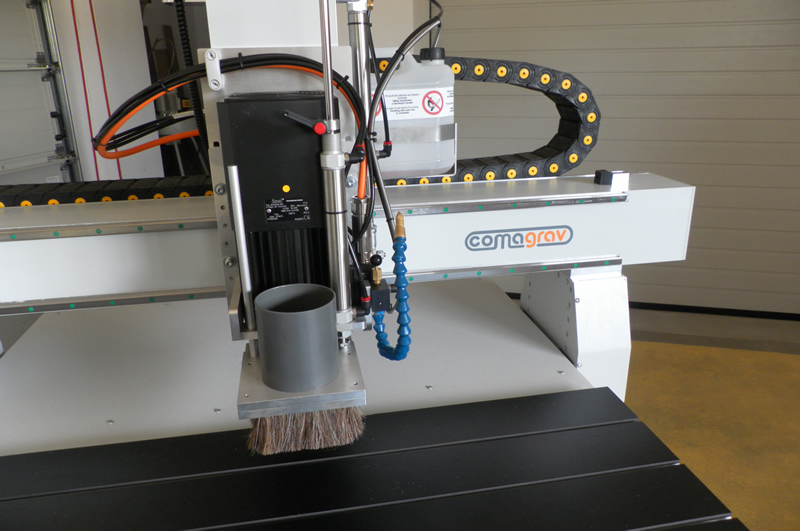

	Для работы с автоматическим сменщиком инструмента применяется специальное устройство сбора стружки, управляемое при помощи электроники станка и пневматики, оно перемещается в вертикальном направлении позволяя избежать столкновения с устройством авто-смены инструмента. Устройство сбора стружки поставляется в комплекте с гибкой гофротрубой D=90 мм (для работы требуется промышленный пылесос). Рекомендуется использовать при работе с древесиной и композитами, а также с пластиком и пр. материалами при обработке, которых образуется много стружки и пыли.
	Промышленный пылесос для сбора стружки и пыли подключается к устройству сбора стружки 1.1 кВт, 1560 м3/ч, 3x400 В, 50Hz, тканевый мешок, гофротруба 15 м (D=125 мм)
	Стальная подставка для гибкой гофротрубы с четырьмя алюминиевыми держателями для фиксации над столом гибкой гофротрубы, идущей о системы удаления стружки к пылесосу
	Система охлаждения инструмента воздушно-жидкостной смесью (рекомендуется при обработке металлов для увеличения срока жизни инструмента и лучшего стружкообразования). Для работы необходим компрессор.
	Компрессор
	Лазерный 3D сканер (устанавливается рядом со шпинделем или вместо него)
	Констактный 3D сканер (устанавливается рядом со шпинделем или вместо него)

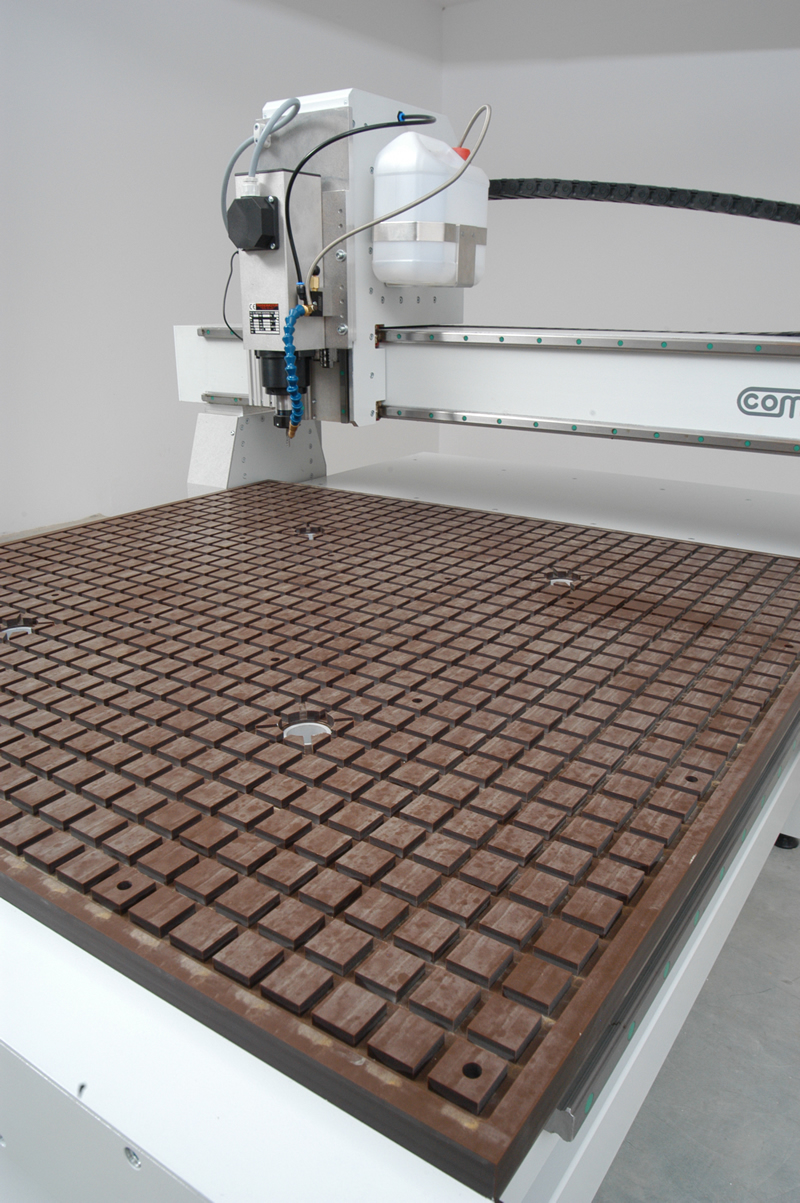

	На станок с алюминиевым столом с Т-образными пазами можно временно устанавливать дополнительный вакуумный стол из алюминия или фенопласта.

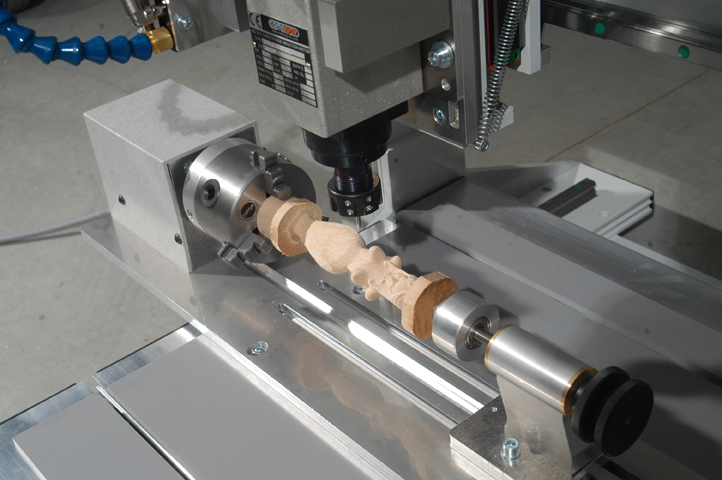

	Поворотное устройство для гравировки/фрезеровки на цилиндрических поверхностях. Устанавливается на рабочий стол станка. Максимальный диаметр заготовки стандартно 100 мм (опционально диаметр может быть увеличен), максимальная длина заготовки равна рабочей ширине/дине станка (оговаривается при заказе).
	Пневматические упоры (штыри) для точного расположения заготовки на столе. Количество встроенных в стол упоров 3 шт. Выдвигаются из стола и позволяют каждый лист материала располагать в одном и том же месте. Местоположение оговаривается при заказе станка.

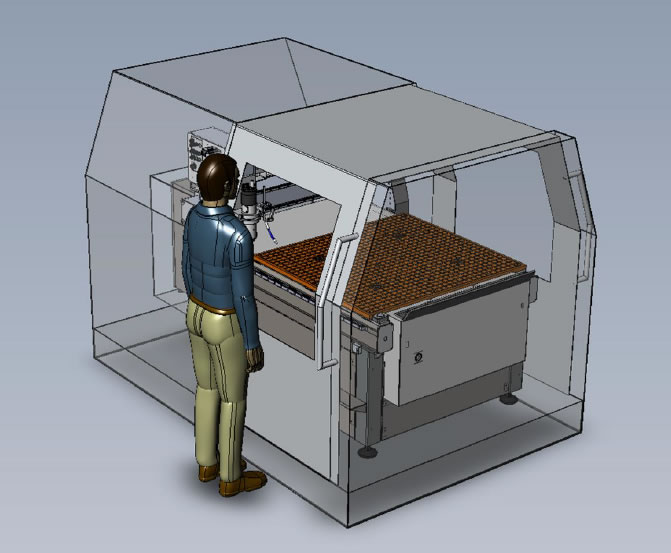

	Защитный кожух с 2-мя дверьми для доступа к рабочей области станка

Технические характеристики

Модель	Рабочая область	Вес станка	Габариты
COMAGRAV Mistral 1000	1100 x 1005 мм	250 кг	1600 x 1430 x 1350 мм
COMAGRAV Mistral 1000 SERVO	1100 x 1005 мм	300 кг	1750 x 1650 x 1550 мм
Ход по оси Z	130 мм
Расстояние от стола до портала	140 мм
Скорость подачи	Станки с микрошаговыми двигателями: 0,5 - 100 мм/сек. (6000 мм/мин) Станки с серво двигателями: 0,5 - 300 мм/сек. (18000 мм/мин)
Разрешение(шаг)	Микрошаговые двигатели / серво двигатели: 0,0025 мм / 0,001 мм
Мощность шпинделя	150 / 730 / 2000 / 2000 / 3600 Ватт
Частота вращения	80000 / 2400 / 24000 / 60000 / 50000 об./мин
Приводы по осям X, Y, Z	Микрошаговые или серводвигатели на выбор
Тип передачи по осям X, Y, Z	Шарико-винтовая пара
Ход по оси Z:	130 мм
Клиренс (расстояние от стола до портала)	140 мм
Управление	Программа PILOT 3D controller на русском языке
Стандартная комплектация	Датчик нуля по оси Z
	Кнопка экстренной остановки
	Жесткий стальной стенд
	CAD/CAM программа Vectric Cut2D Pro на русском языке

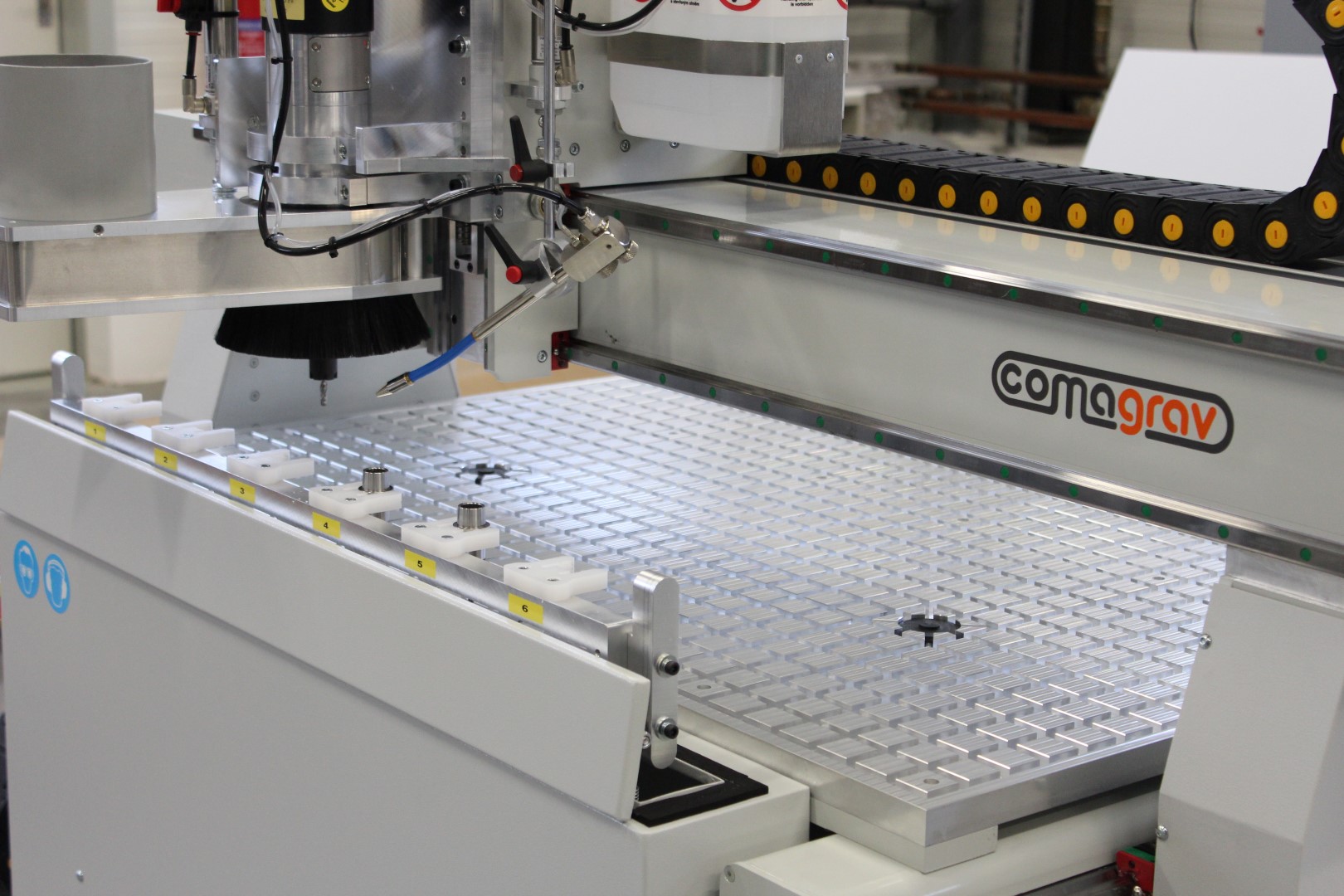

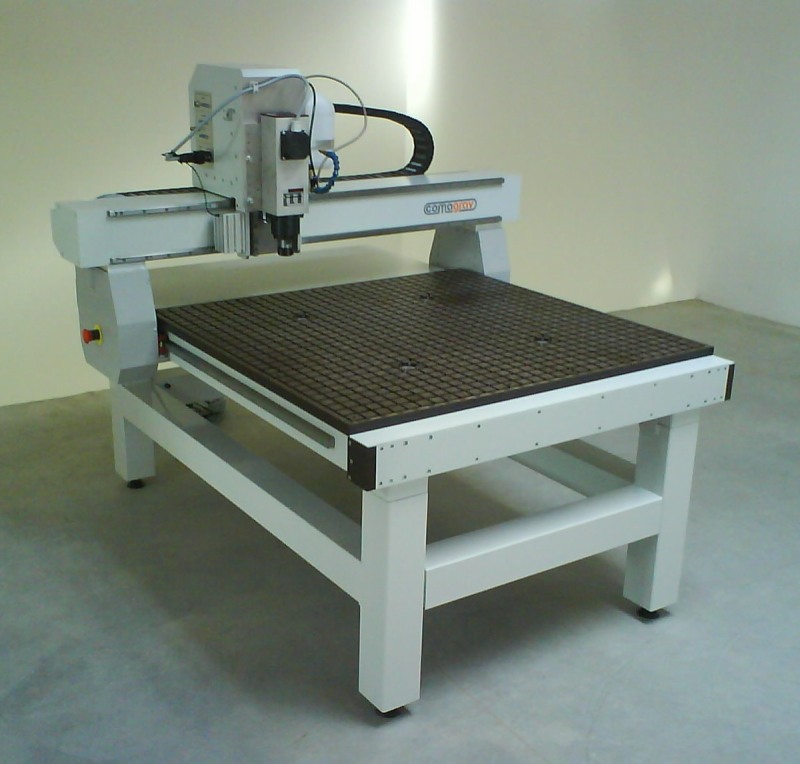

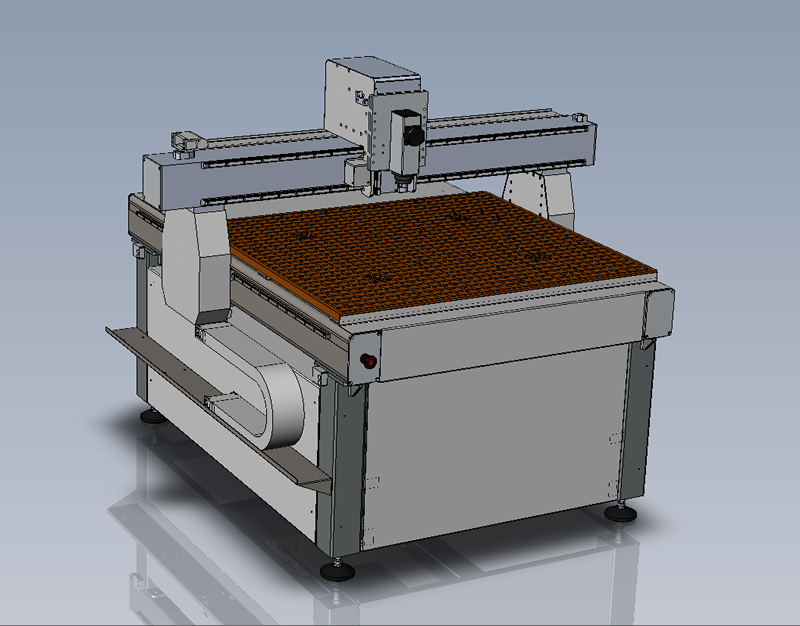

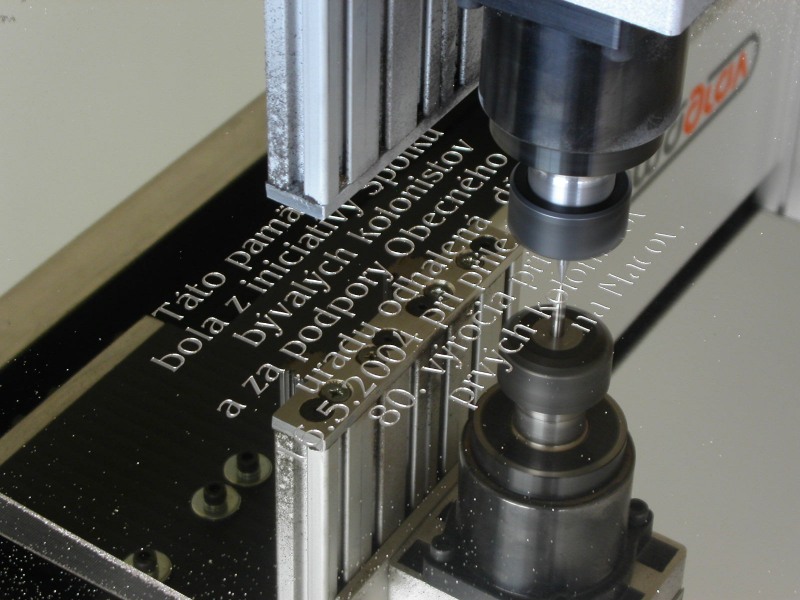

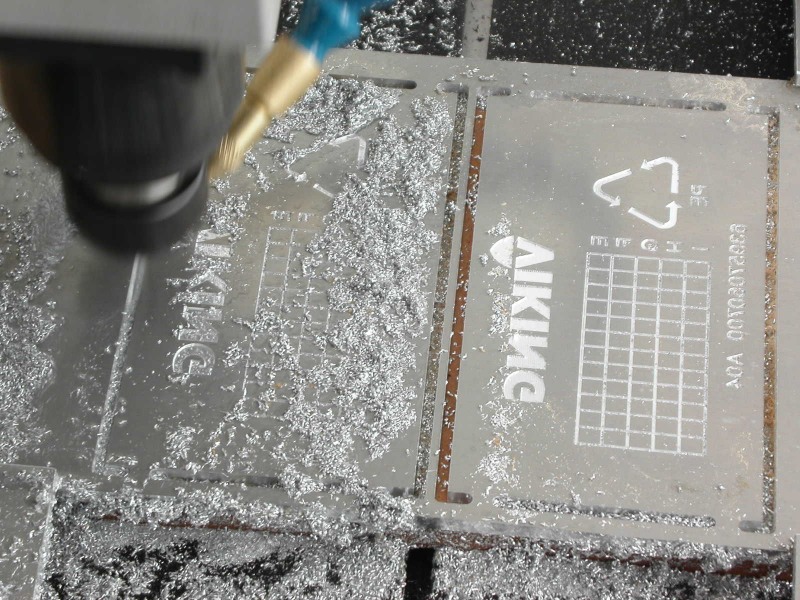

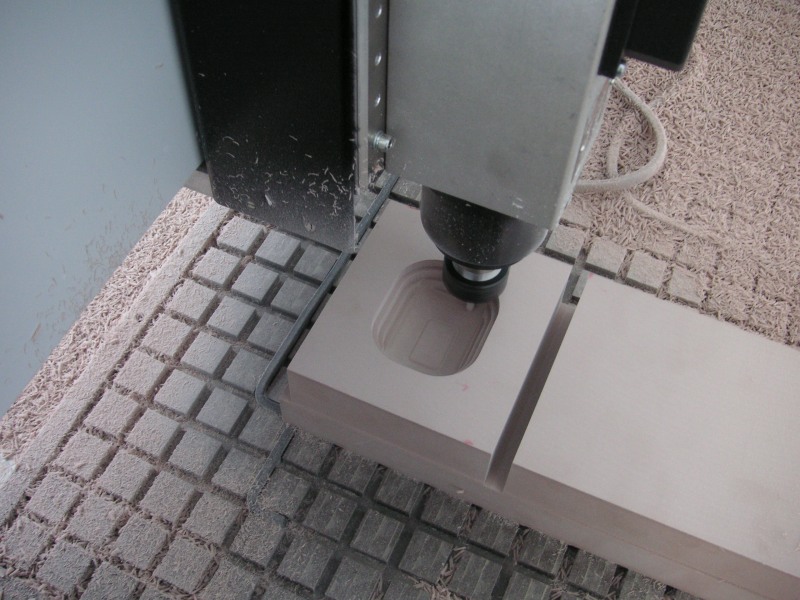

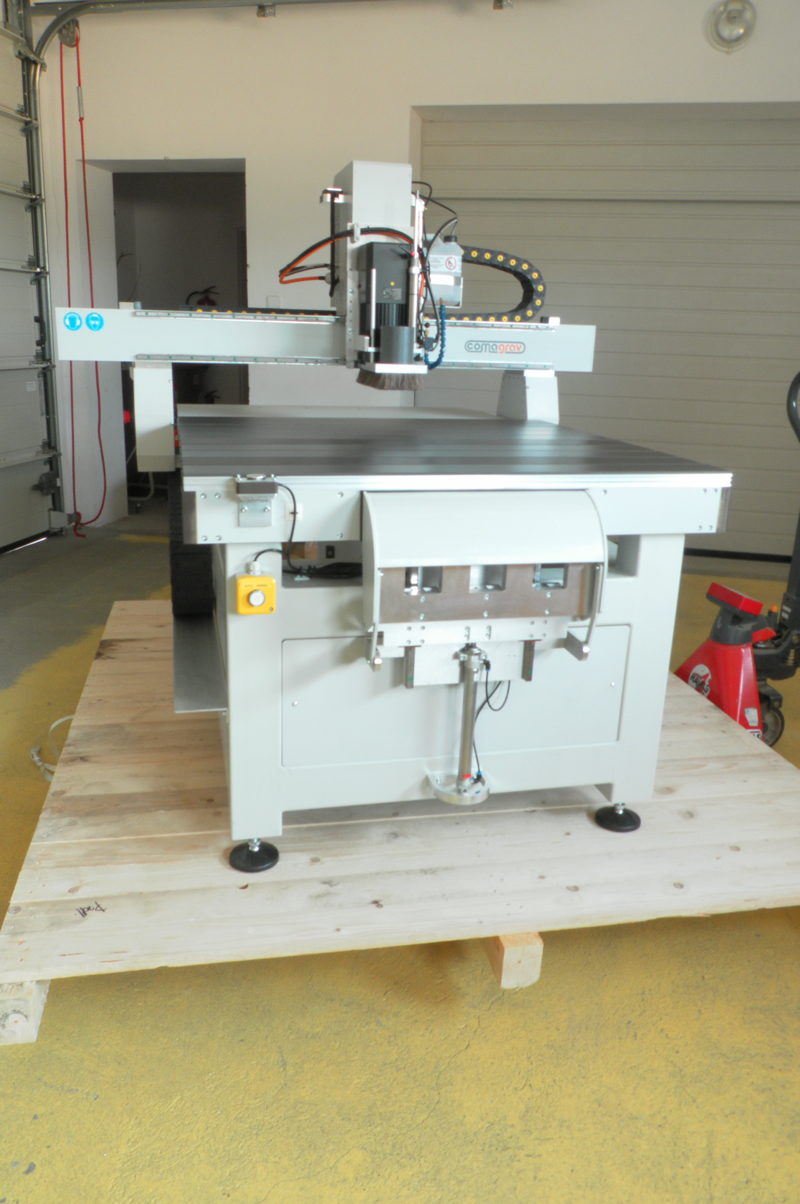

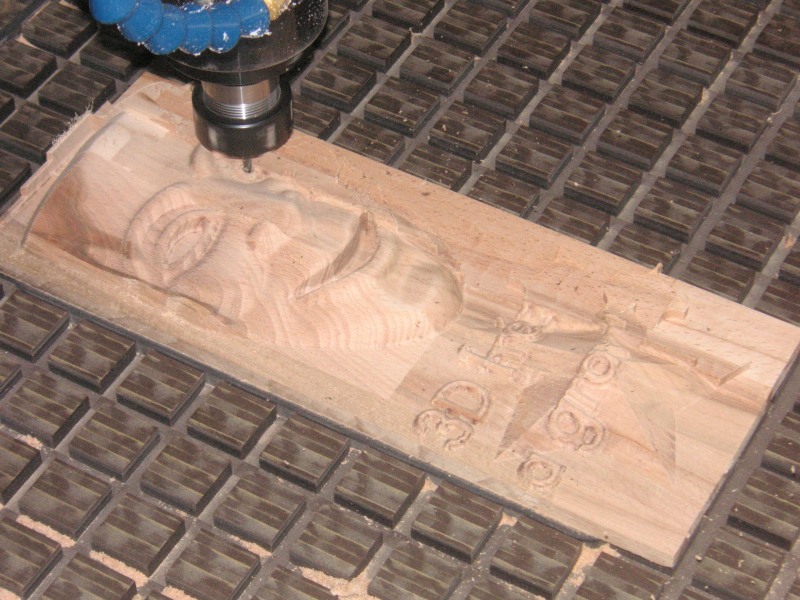

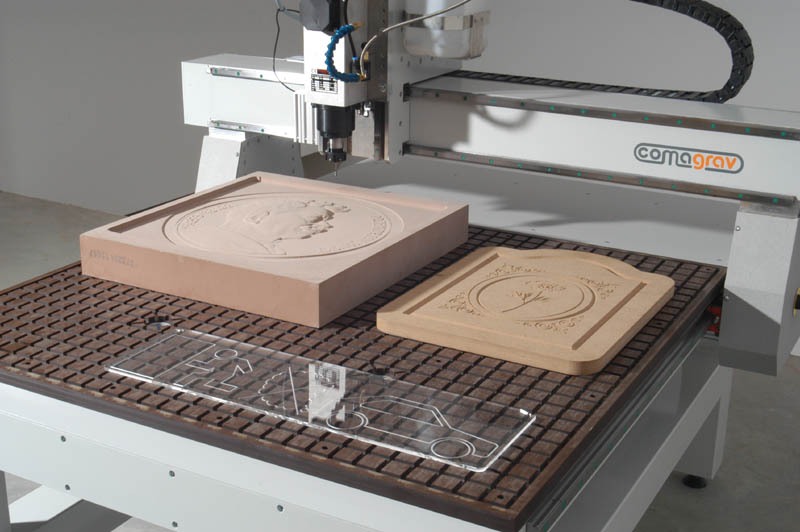

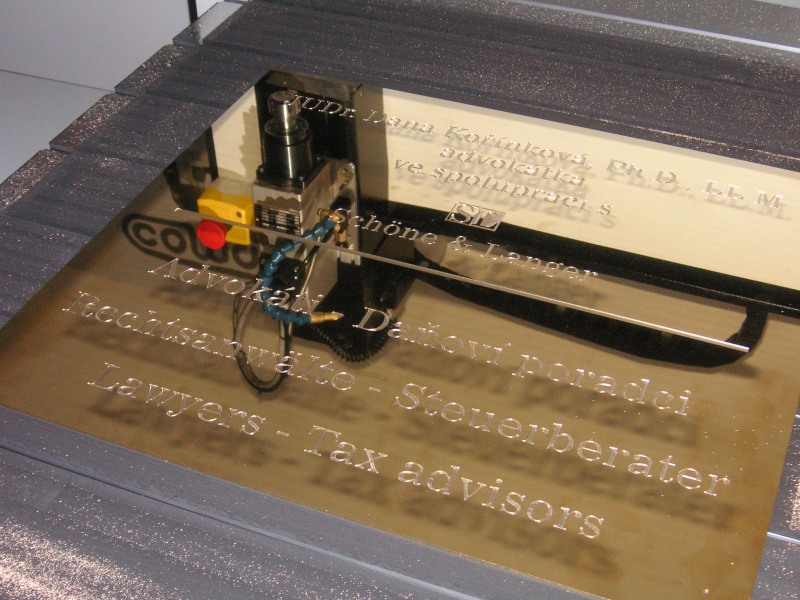

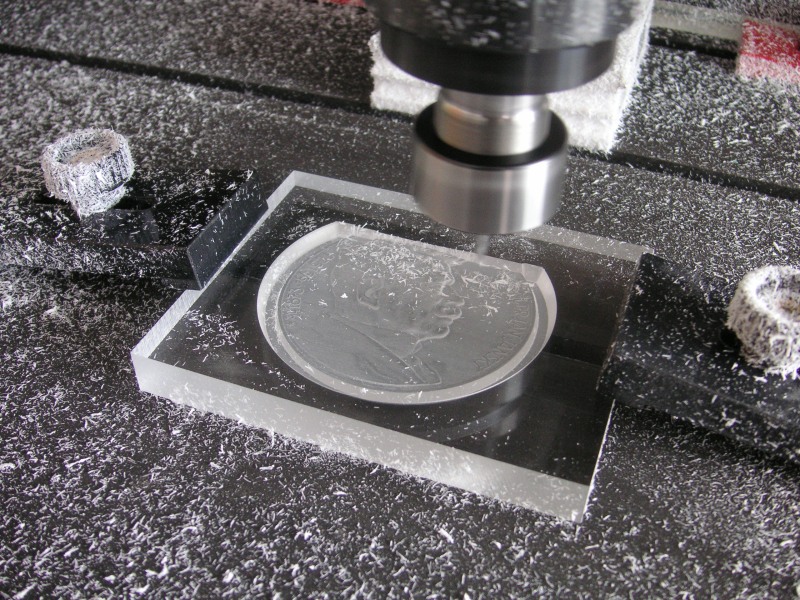

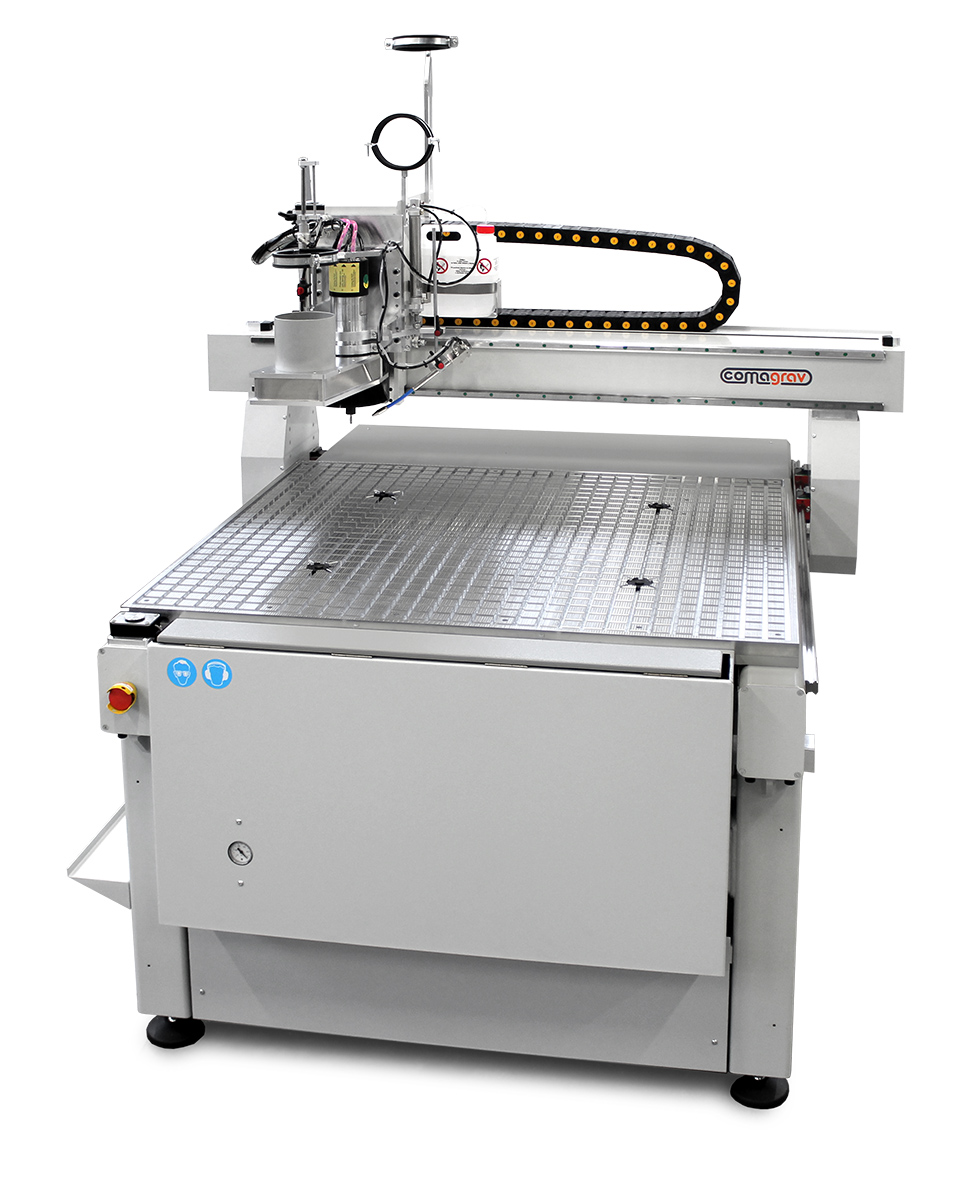

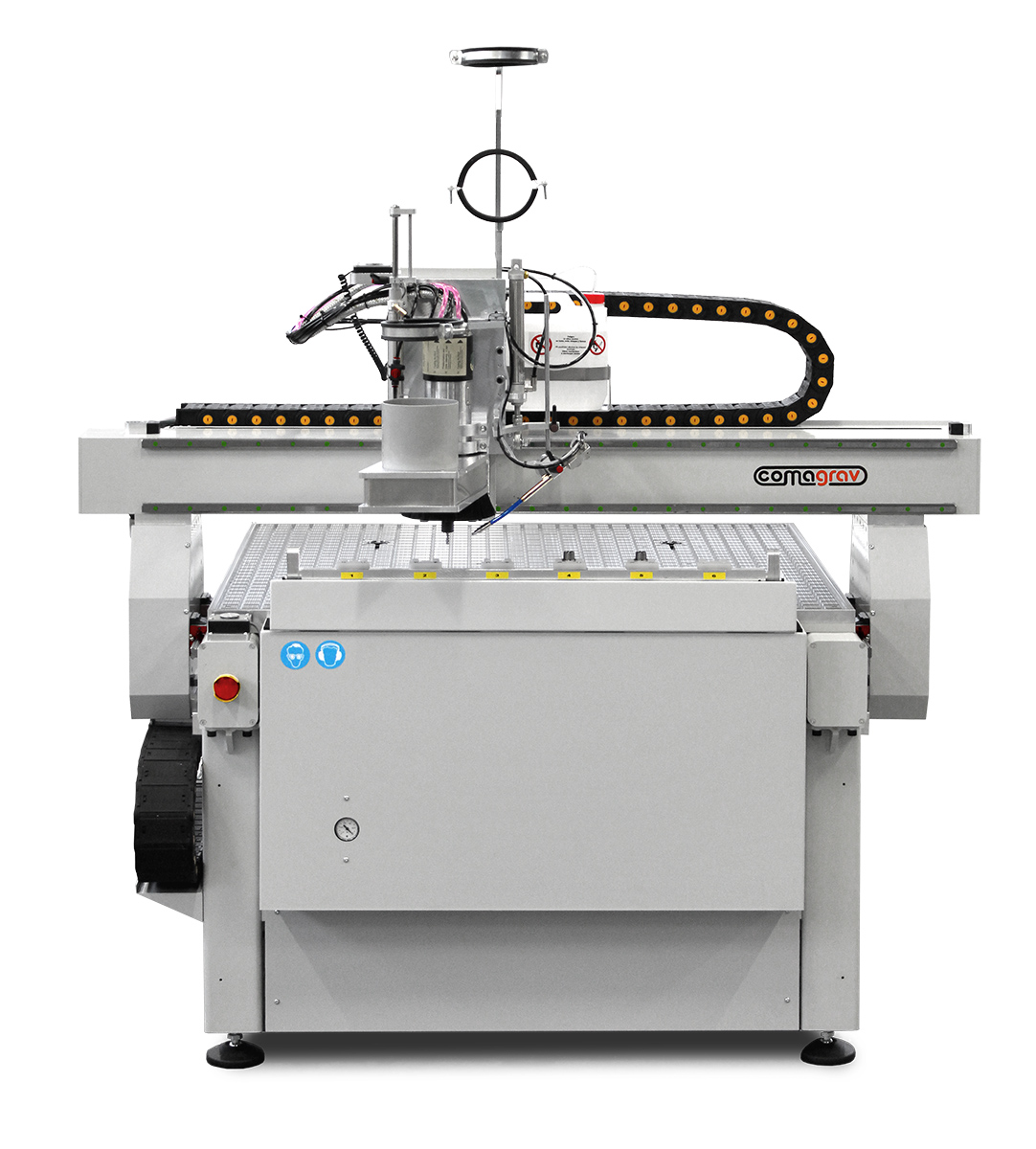

Несколько фотографий станков серии Comagrav:

Видео фрезерного станка Comagrav Notus в работе

	Фрезерный станок с ЧПУ COMAGRAV MISTRAL 1000 (станок с микрошаговыми двигателями). Фрезеровка герба РФ в 3D из МДФ.
	Процесс автоматической смены инструмента на фрезерном станке COMAGRAV MISTRAL 1000.
	Процесс автоматической смены инструмента на фрезерном станке COMAGRAV MISTRAL 1000.
	Использование вакуумного стола на фрезерном станке COMAGRAV MISTRAL 900.
