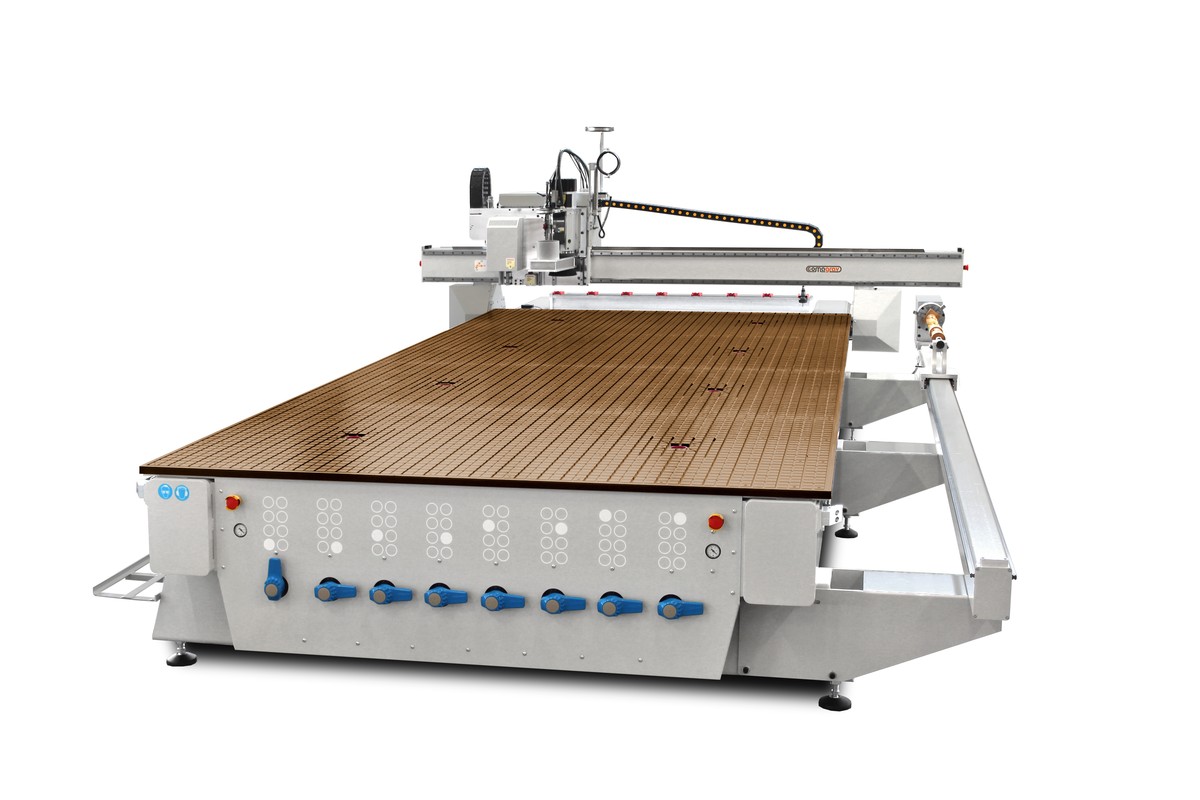

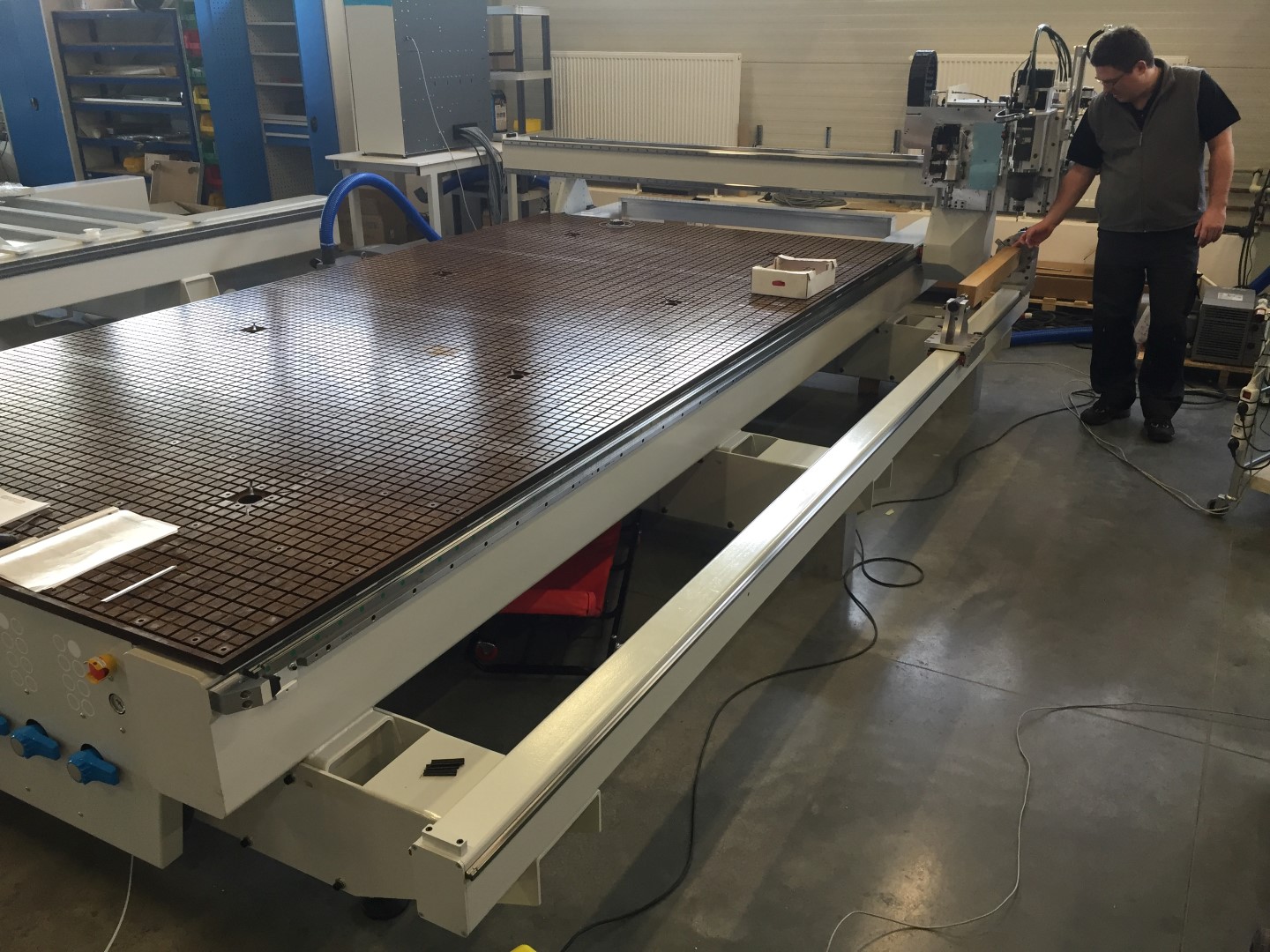

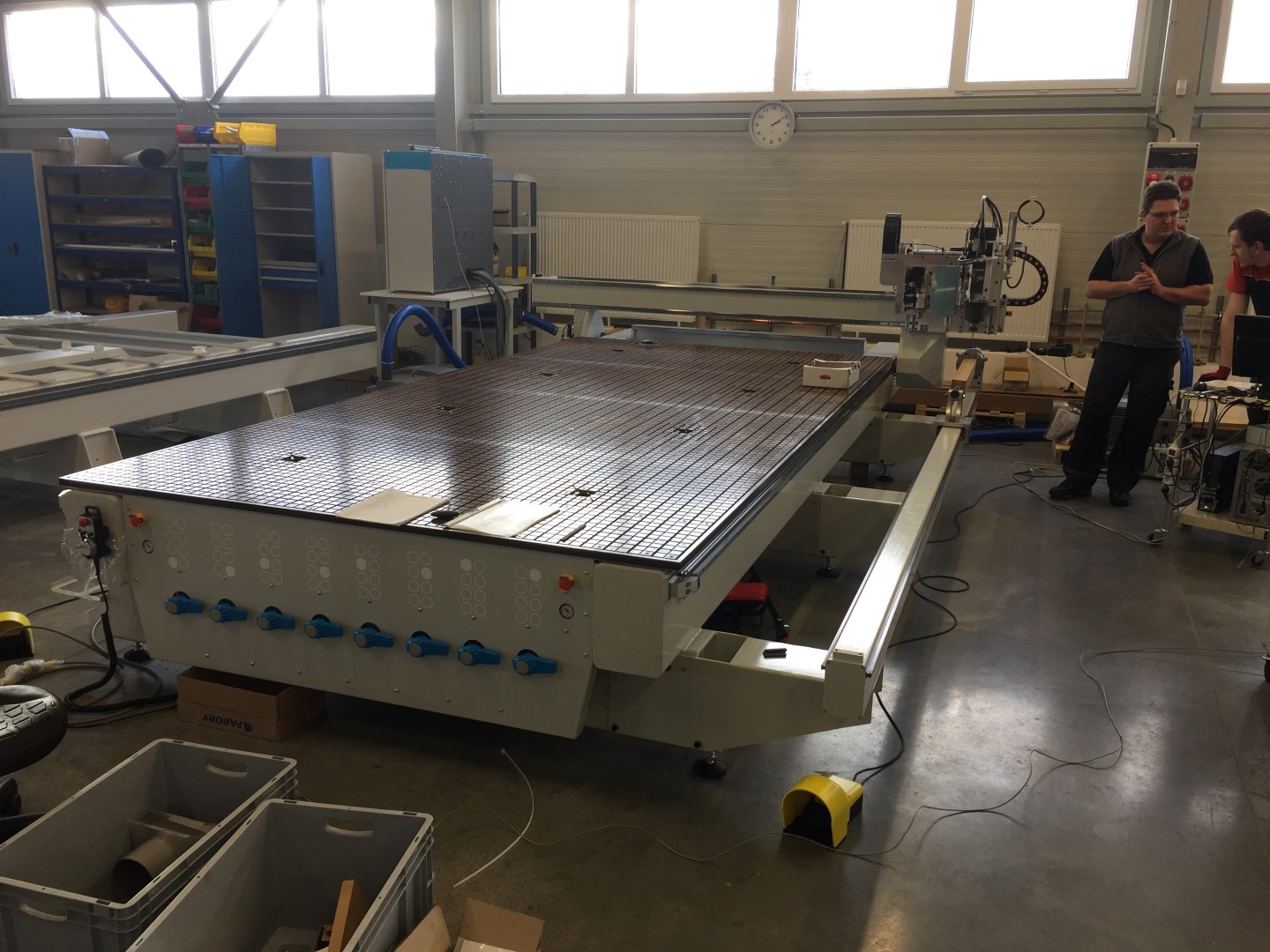

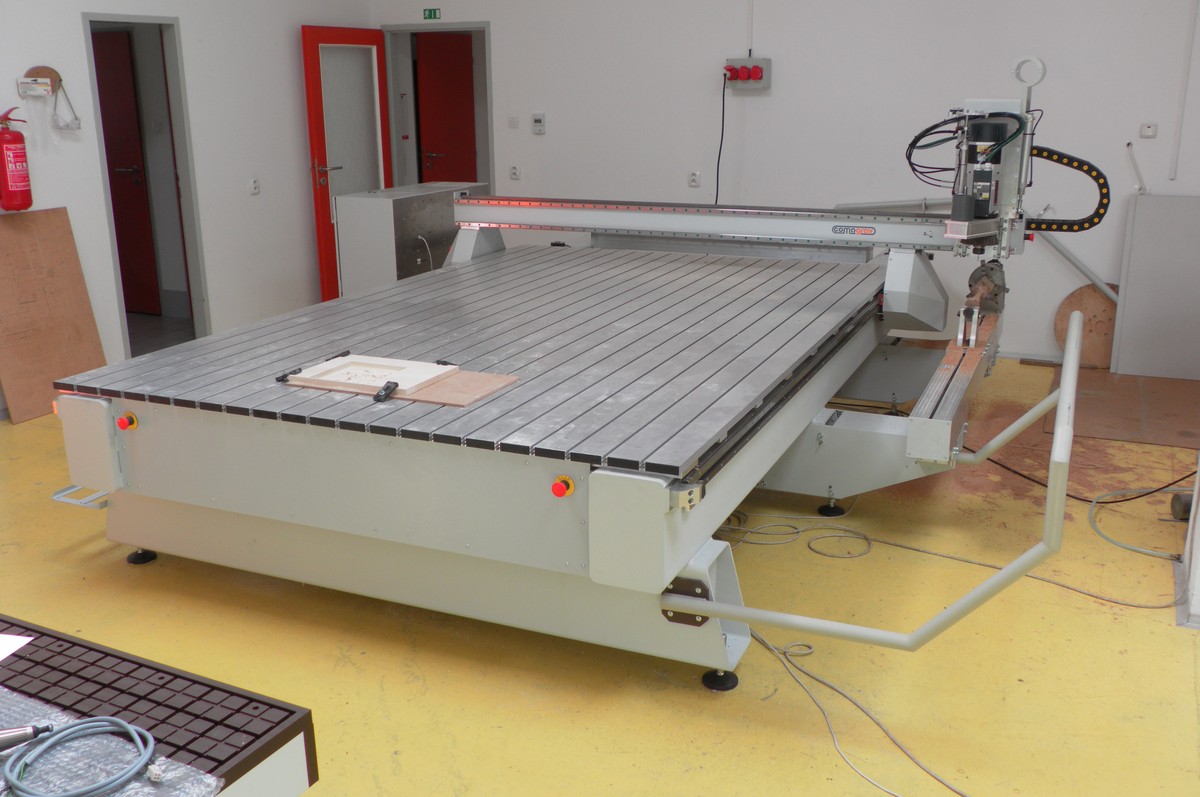

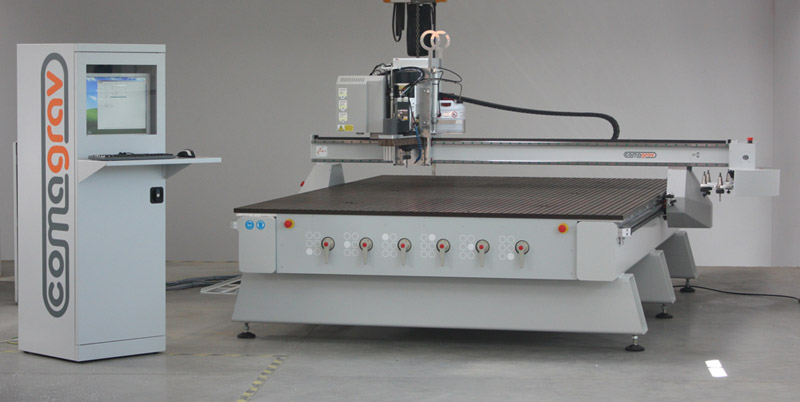

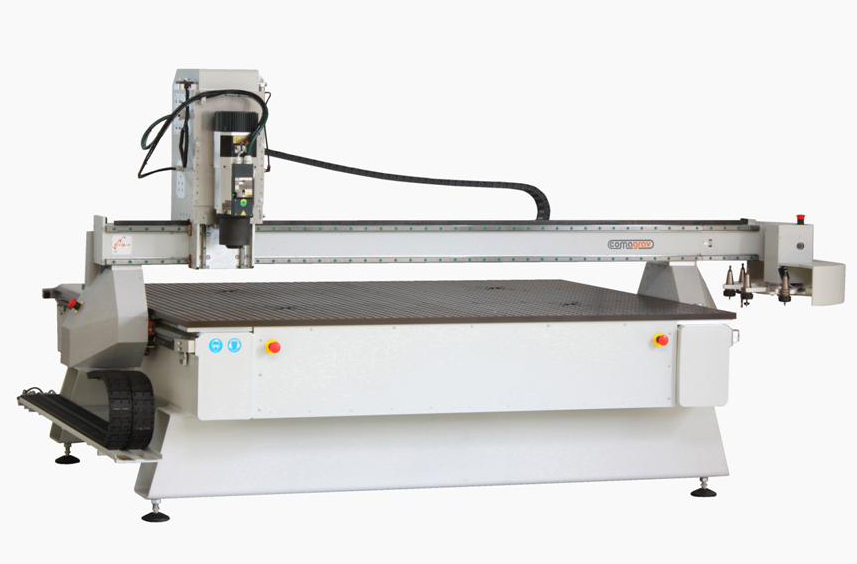

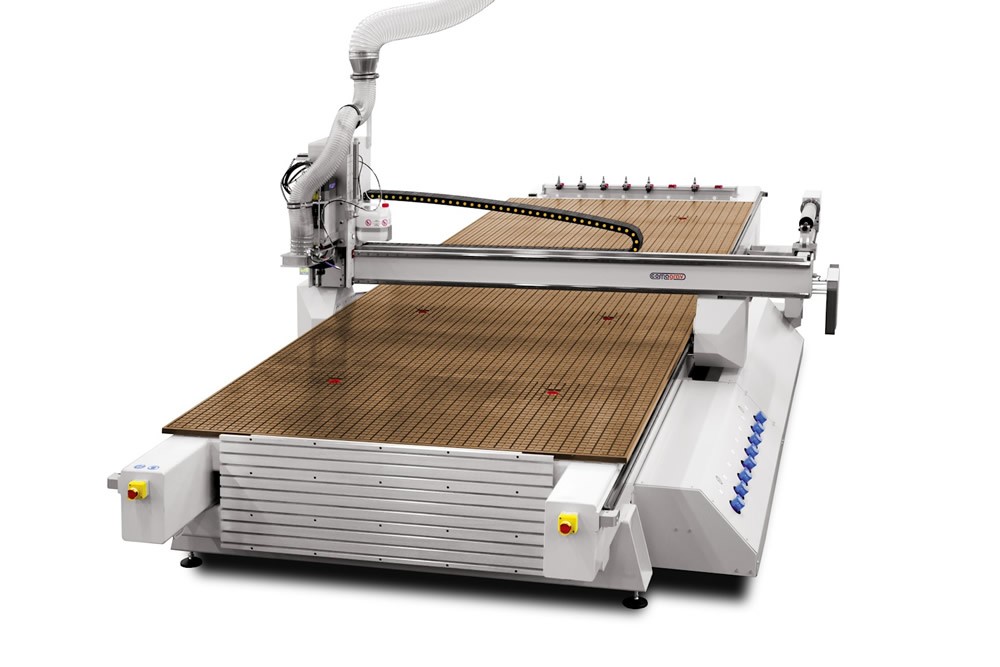

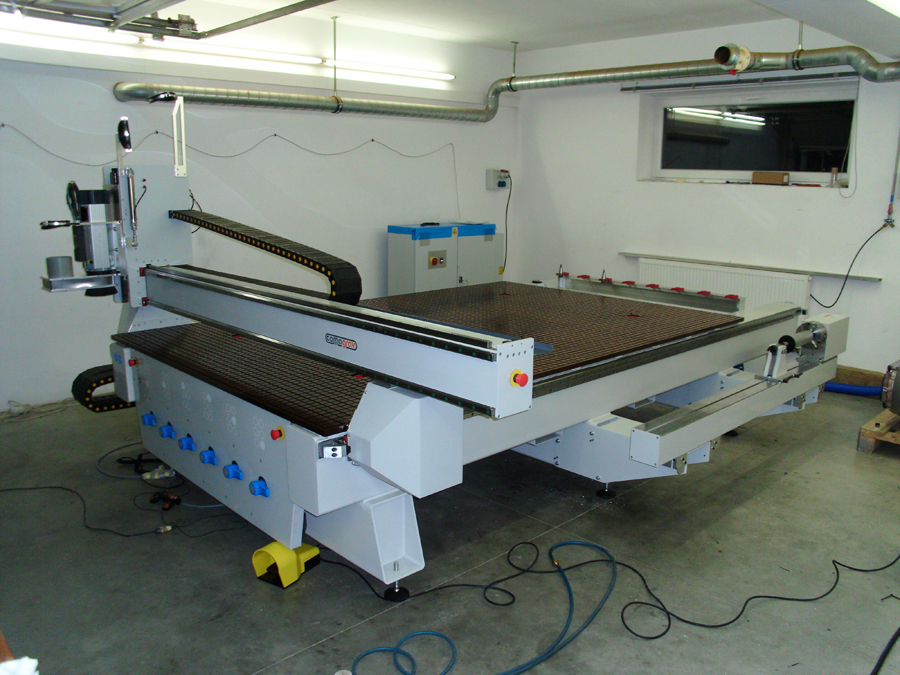

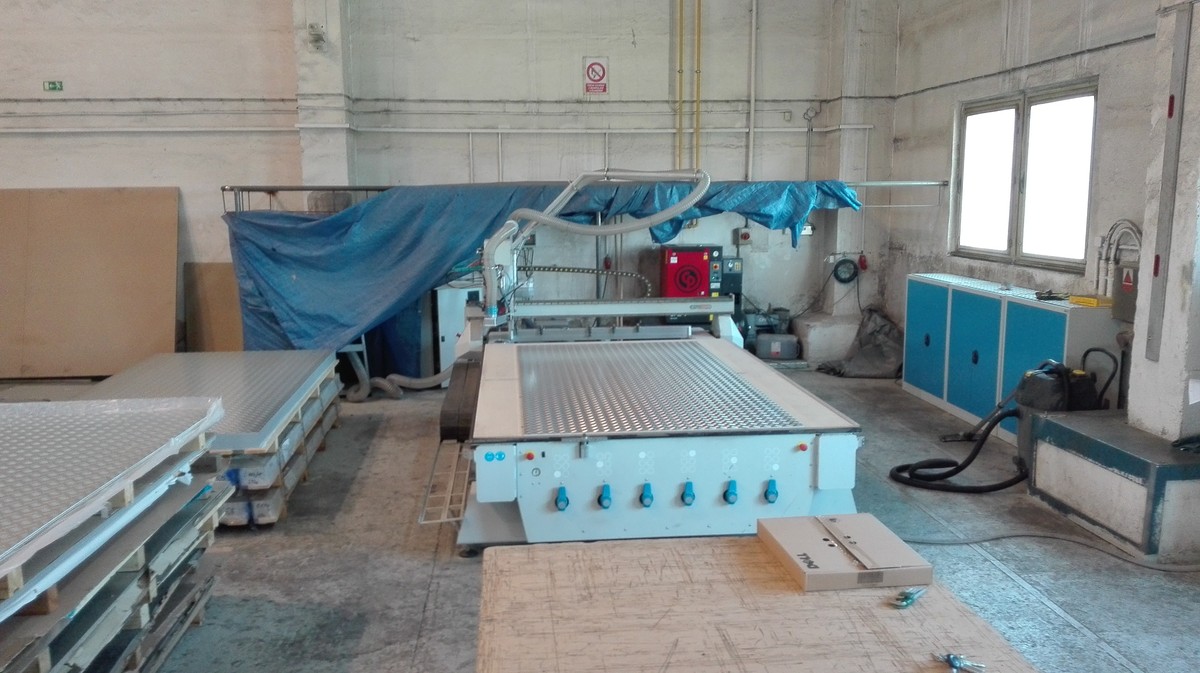

Серия тяжелых широкоформатных 3D фрезерных станков COMAGRAV NOTUS PLUS, оснащенная серводвигателями Mitsubishi, косозубой зубчатореечной передачей, массивной жесткой тяжелой станиной включает 4 модели с различной зоной обработки:
Особенности станка NOTUS PLUS:
1. Массивная стальная станина сварена из толстостенного стального профиля и прошла термический отпуск и не подвержена остаточному напряжению и связанными с ним деформациями. Такая станина придает конструкции COMAGRAV NOTUS PLUS необходимую жесткость, что обеспечивает высокую точность и стабильность работы станка.
2. Рельсовые направляющие HIWIN (Тайвань) шириной 25 мм.
3. Косозубые зубчато реечные приводы по осям X, Y и ШВП по оси Z. производства Güdel (Швейцария).
4. Мощные серводвигатели переменного тока Mitsubishi (отличаются высокой мощностью, скоростью и точностью).
5. Стол: алюминиевый с Т-образными пазами или вакуумный (вариант комплектации — по выбору заказчика).
6. Включение и выключение зон вакуумного стола осуществляется с помощью ручек на передней панели (опция). Это позволяет значительно сократить время, необходимое для замены заготовок разных форматов.
7. Возможность установки линейной или карусельной автоматической смены инструмента для большей автоматизации процесса обработки.
8. Возможна замена стального портала станка на портал из композита, что увеличит скорость работа станка в 4,5 раза до 3600 мм/сек!
Если сравнивать серии COMAGRAV NOTUS PLUS и NOTUS, можно отметить, что станок NOTUS PLUS отличается еще большей точностью и производительностью. Данное преимущество достигается благодаря следующим техническим особенностям станка NOTUS PLUS:
1. Станки данной серии оснащаются значительно более тяжелой станиной (вес NOTUS PLUS 1600 -1400 кг, NOTUS PLUS 3000 – 2050 кг, NOTUS PLUS 4000 – 2300 кг, NOTUS PLUS 6000 – 2850 кг).

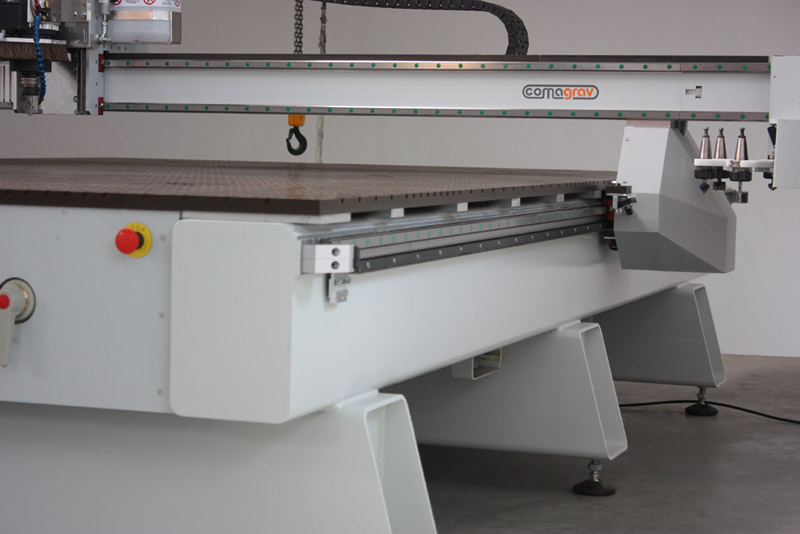

2. Также усовершенствована конструкция станка - линейные направляющие станка COMAGRAV NOTUS PLUS встроены в верхнюю часть массивной станины (а не расположены по бокам стола).

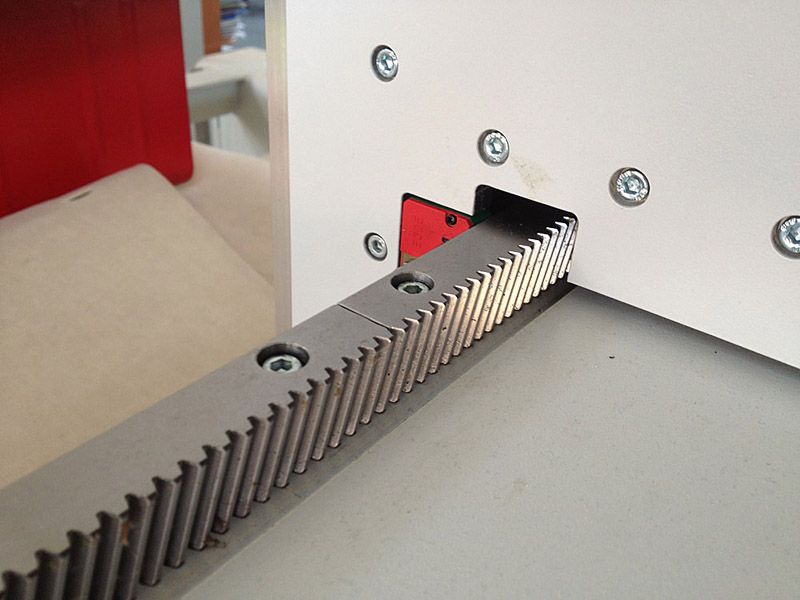

3. Станки NOTUS PLUS оснащены косозубой зубчато реечной передачей по осям X,Y.
4. Вакуумный стол станка NOTUS PLUS смонтирован на стальном листе независимо от направляющих.
5. На NOTUS PLUS можно установить более мощный шпиндель макс. 13.2 кВт.
6. Доступно поворотное устройство, расположенное сбоку от рабочего стола: макс. D=300 мм, длина 2000/4000 мм;
7. Опциональный вертикальный алюминиевый стол с Т-образными пазами. Располагается в передней части станка, применяется, например, для сверления торцевых отверстий;
8. опционально возможно увеличение хода по оси Z: Ход по Z=450 мм, просвет от стола до портала 300 мм.

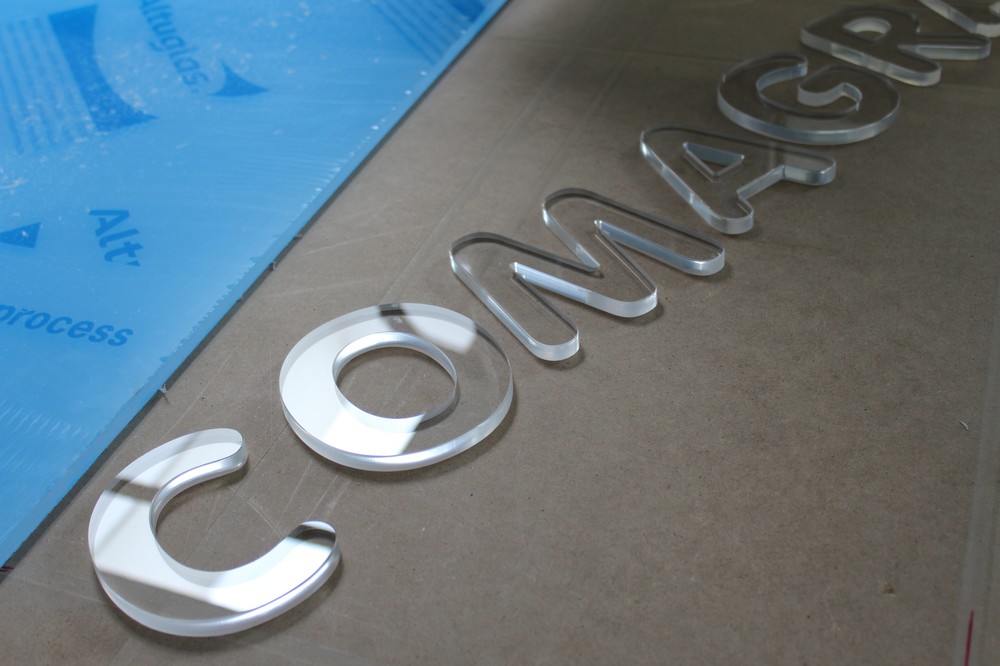

Станок COMAGRAV NOTUS PLUS чрезвычайно востребован в различных отраслях. Он прекрасно зарекомендовал себя для выполнения следующих технологических операций:
В зависимость от Ваших задач на станок может быть установлен один из приведенных ниже шпинделей:
Шпиндели с ручной сменой инструмента до 24'000 об./мин |
||
| 1. |  |

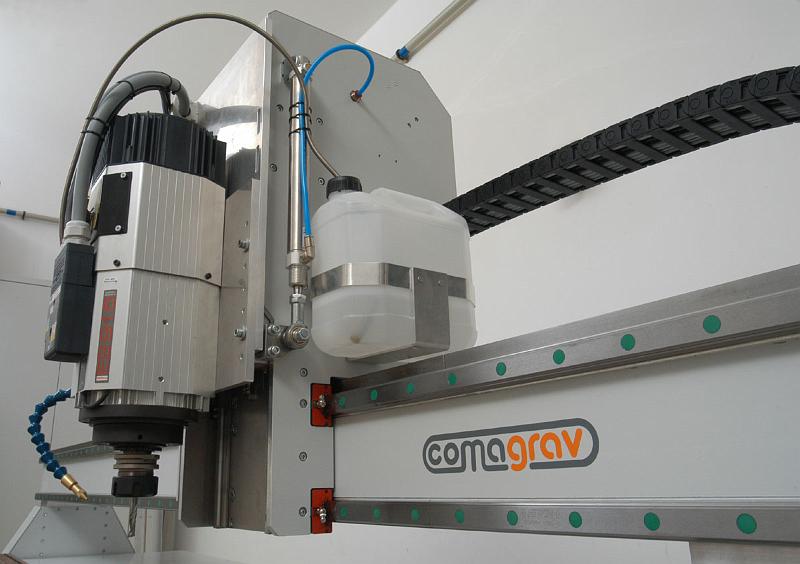

Шпиндель с ручной сменой инструмента: Teknomotor (Италия) Мощность 5'600 Вт (7,6 л.с.), Частота вращения до 24'000 об/мин, Тип цанги ER25, Тип охлаждения воздушное; |
| 2. | |
Шпиндель с ручной сменой инструмента: Teknomotor (Италия) Мощность 6'600 Вт (8,97 л.с.), Частота вращения до 18'000 об/мин, Тип цанги ER25, Тип охлаждения жидкостное; |
Шпиндели с автоматической сменой инструмента до 24'000 об./мин |
||
| 3. |  |
Шпиндель с автоматической сменой инструмента: HSD (Италия) pneumatic ISO-30 Мощность 4'500 Вт (6,12 л.с.), Частота вращения до 24'000 об/мин, Тип цанги ER32, Тип охлаждения воздушное; |
| 4. |  |
Шпиндель с автоматической сменой инструмента: HSD (Италия) pneumatic ISO-30 |
| 5. |  |

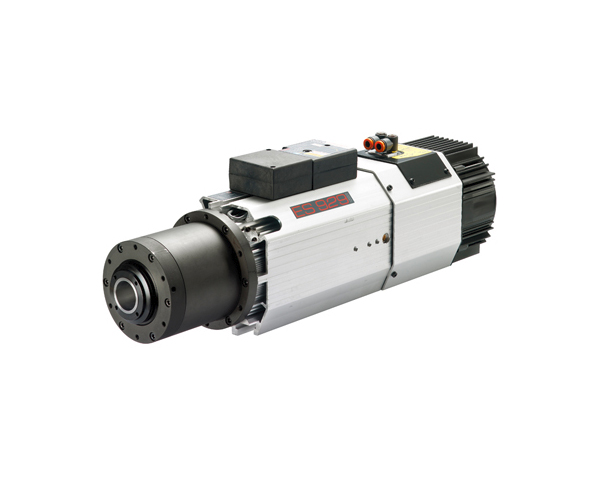

Шпиндель с автоматической сменой инструмента: HSD (Италия) pneumatic ISO-30 Мощность 13'200 Вт (17,95 л.с.), Частота вращения до 24'000 об/мин, Тип цанги ER32, Тип охлаждения воздушное; |
| 6. |  |
Шпиндель с автоматической сменой инструмента: HSD (Италия) pneumatic HSK-E25 Мощность 3'600 Вт (4,89 л.с.), Частота вращения до 40'000 об/мин, Тип цанги ER16, Тип охлаждения жидкостное |
| 7. | |
Шпиндель с автоматической сменой инструмента: HSD (Италия) pneumatic HSK-E25 Мощность 3'600 Вт (4.89 л.с.), Частота вращения до 50'000 об/мин, Тип цанги ER16, Тип охлаждения жидкостное |
| 8. | |
Шпиндель с автоматической сменой инструмента: HSD (Италия) pneumatic HSK-E32 Мощность 6'500 Вт (8.84 л.с.), Частота вращения до 40'000 об/мин, Тип цанги ER20, Тип охлаждения жидкостное; |
| 9. | |
Шпиндель с автоматической сменой инструмента: HSD (Италия) pneumatic ISO30 Мощность 6'600 Вт (8.97 л.с.), Частота вращения до 24'000 об/мин, Тип цанги ER32, Тип охлаждения жидкостное; |
| 3.1 4.1 5.1 6.1 |
 |

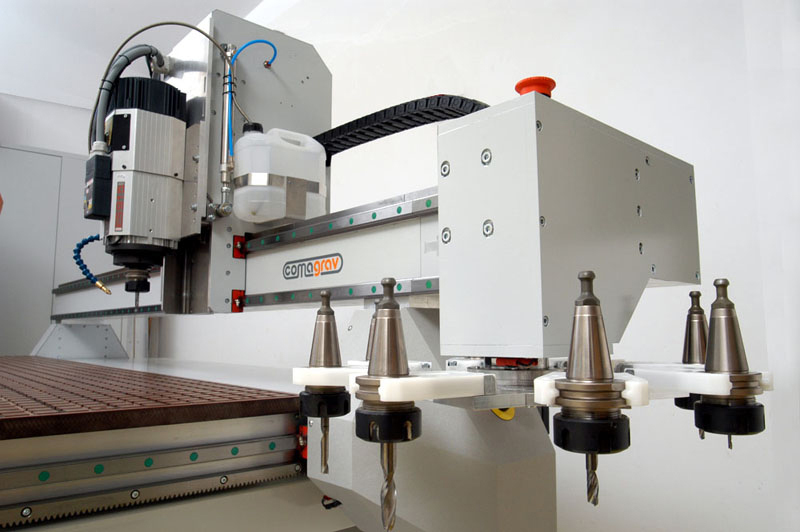

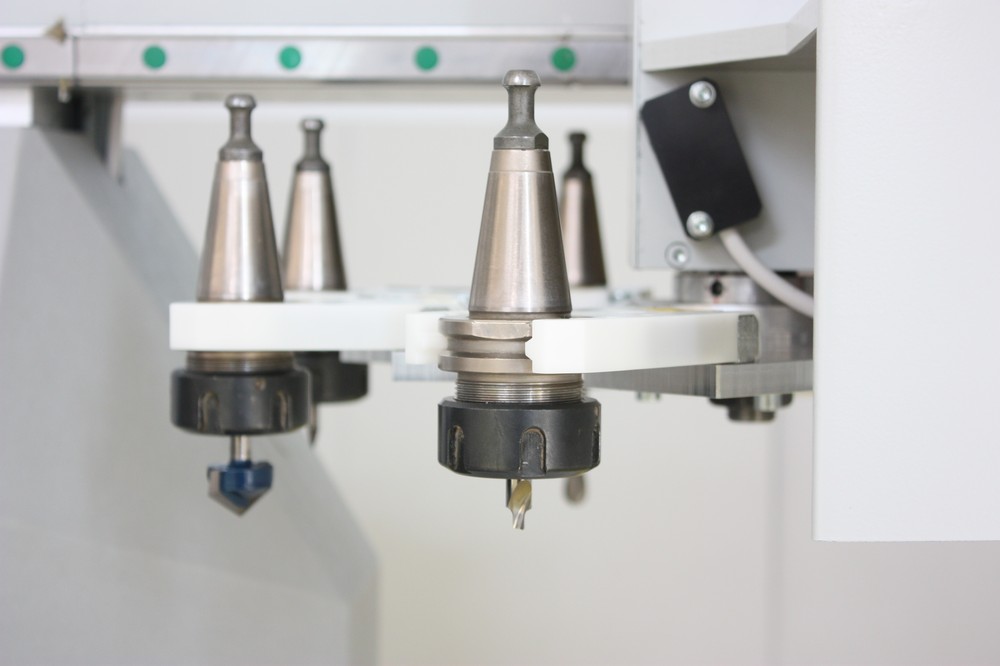

Устройство автоматической смены инструмента карусельного типа на 8 позиций. Предназначено для работы с шпинделями HSD, конус ISO-30. |
| 3.1 4.1 5.1 6.1 |
 |

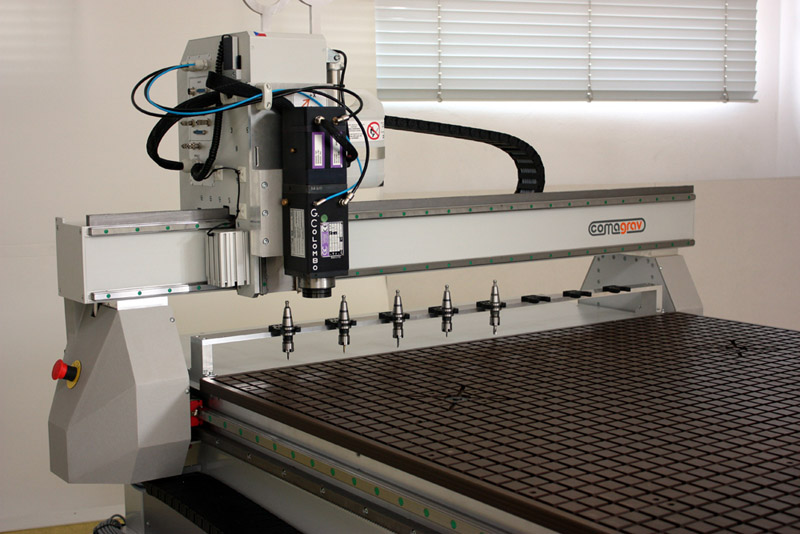

Устройство автоматической смены инструмента линейного типа на 8 позиций (количество позиций может быть изменено по желанию заказчика). Предназначено для работы с шпинделями HSD, конус ISO-30. |
*При желании станок можно укомплектовать несколькими шпинделями одного типа (без авто-сменщика инструмента), что позволит производить синхронную фрезеровку (за подробностями обращайтесь к менеджерам).
 |

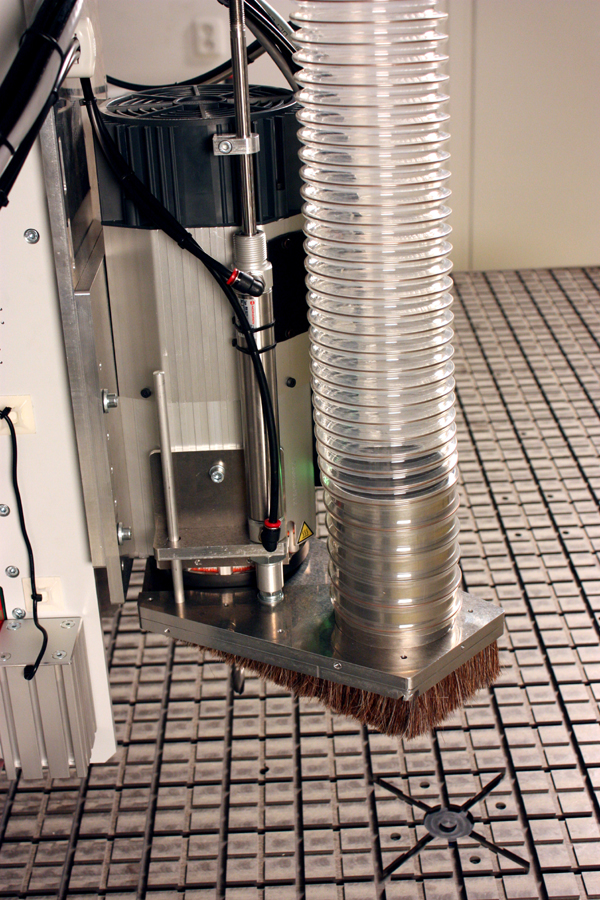

Устройство сбора стружки поставляется в комплекте с гибкой гофротрубой D=125 мм (для работы требуется промышленный пылесос) |
 |

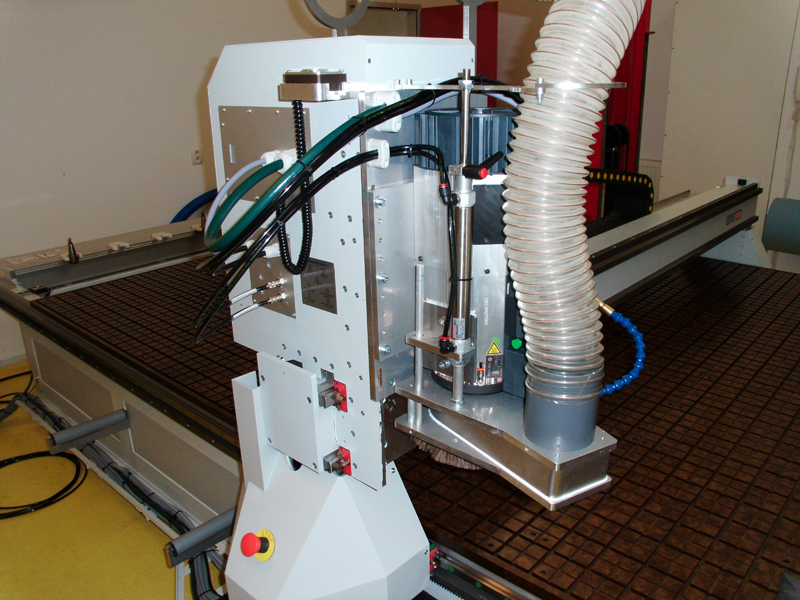

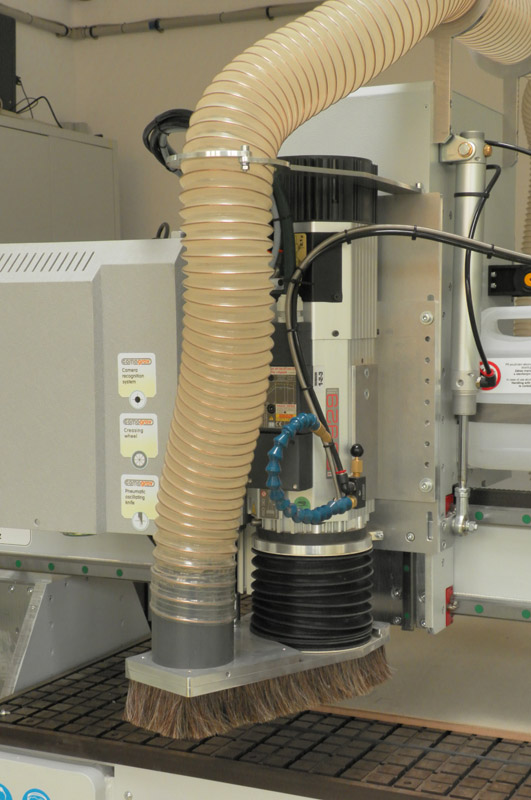

Для работы с автоматическим сменщиком инструмента применяется специальное устройство сбора стружки, управляемое при помощи электроники станка и пневматики, оно перемещается в вертикальном направлении позволяя избежать столкновения с устройством авто-смены инструмента. Устройство сбора стружки поставляется в комплекте с гибкой гофротрубой D=90 мм (для работы требуется промышленный пылесос). Рекомендуется использовать при работе с древесиной и композитами, а также с пластиком и пр. материалами при обработке, которых образуется много стружки и пыли. |
 |

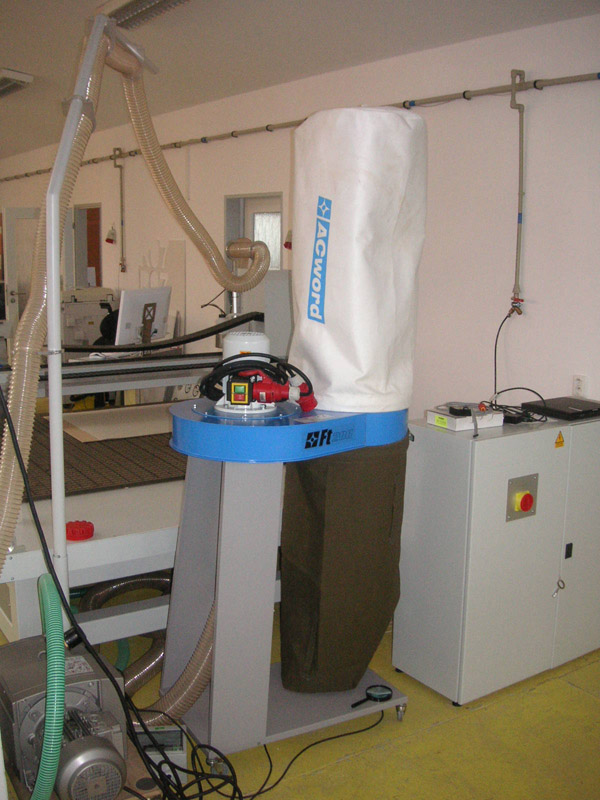

Промышленный пылесос для сбора стружки и пыли подключается к устройству сбора стружки 1.1 кВт, 1560 м3/ч, 3x400 В, 50Hz, тканевый мешок, гофротруба 15 м (D=125 мм) |
| Стальная подставка для гибкой гофротрубы с четырьмя алюминиевыми держателями для фиксации над столом гибкой гофротрубы, идущей о системы удаления стружки к пылесосу | |
 |

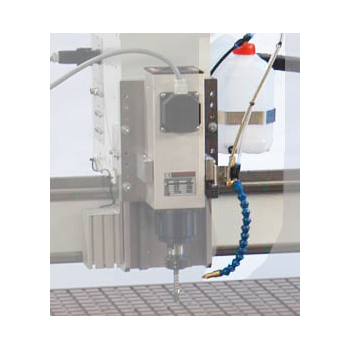

Система охлаждения инструмента воздушно-жидкостной смесью (рекомендуется при обработке металлов для увеличения срока жизни инструмента и лучшего стружкообразования). Для работы необходим компрессор. |
 |

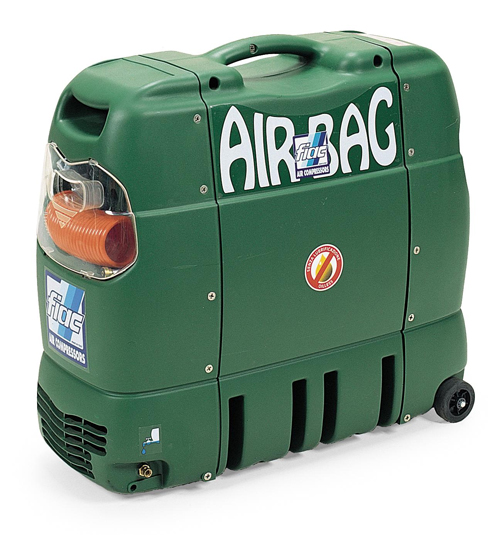

Компрессор |
 |
Лазерный 3D сканер (устанавливается рядом со шпинделем или вместо него) |
 |

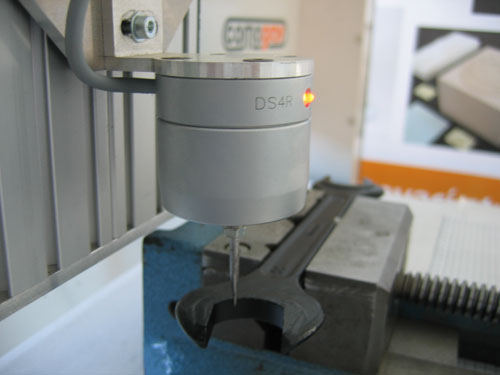

Констактный 3D сканер (устанавливается рядом со шпинделем или вместо него) |
 |

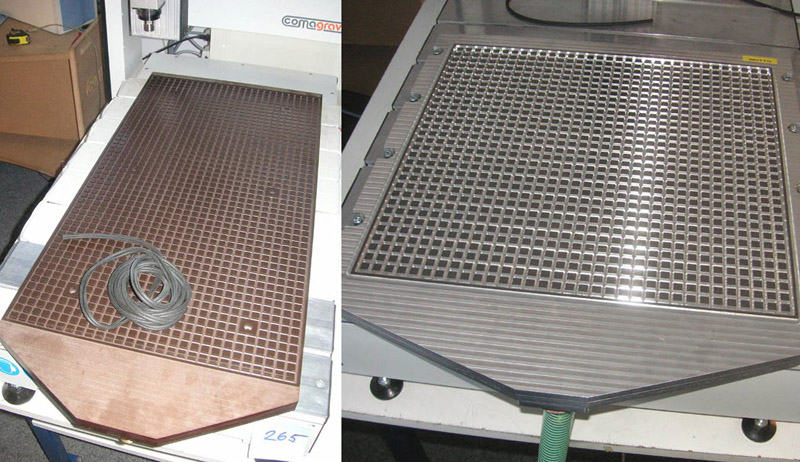

На станок с алюминиевым столом с Т-образными пазами можно временно устанавливать дополнительный вакуумный стол из алюминия и фенопласта. Размер стола 1х2 м |
 |

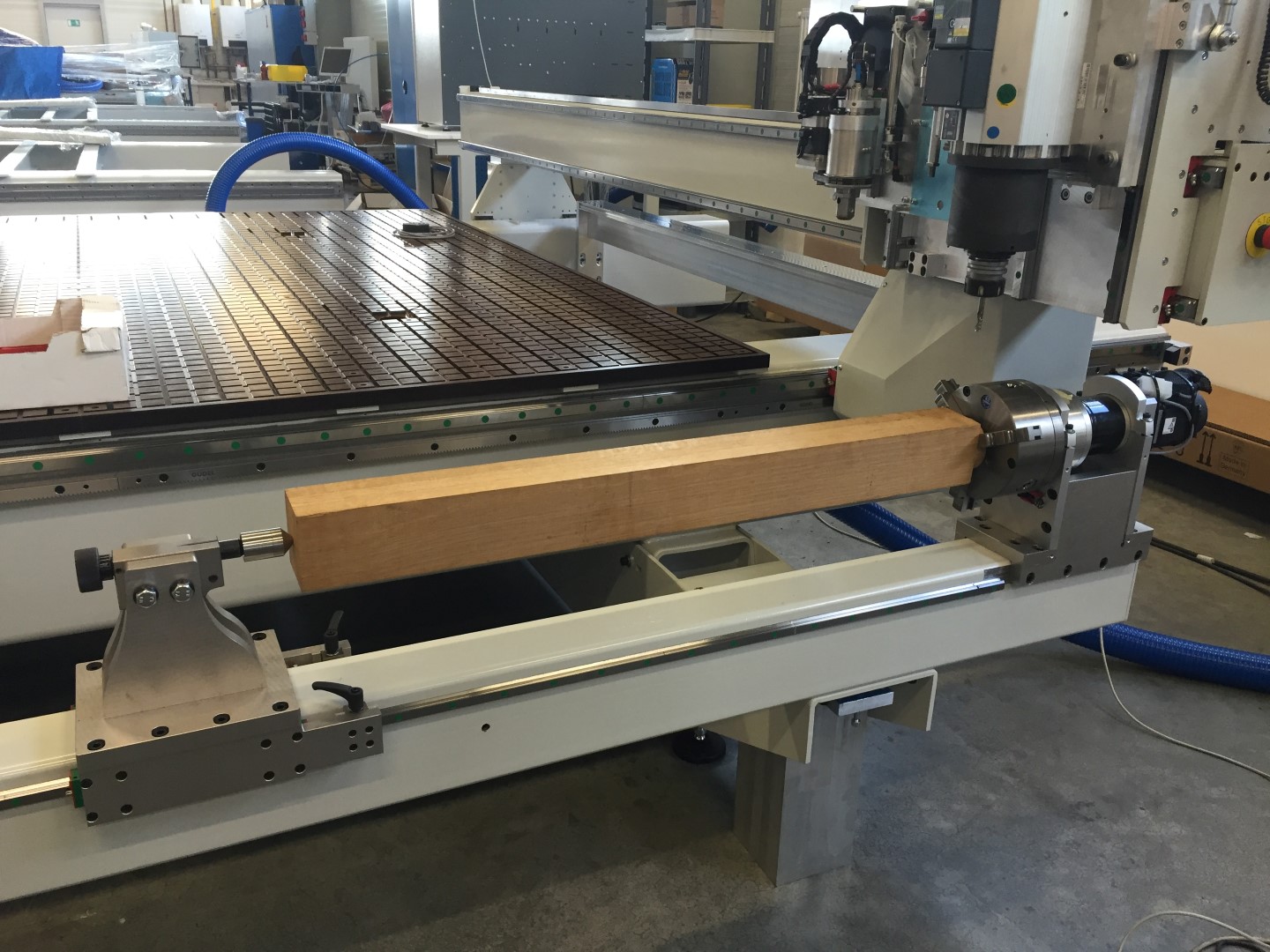

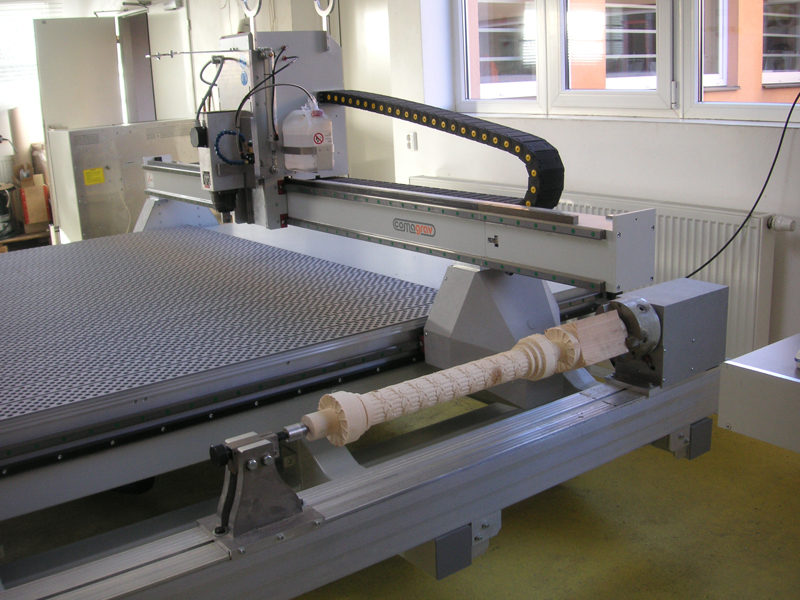

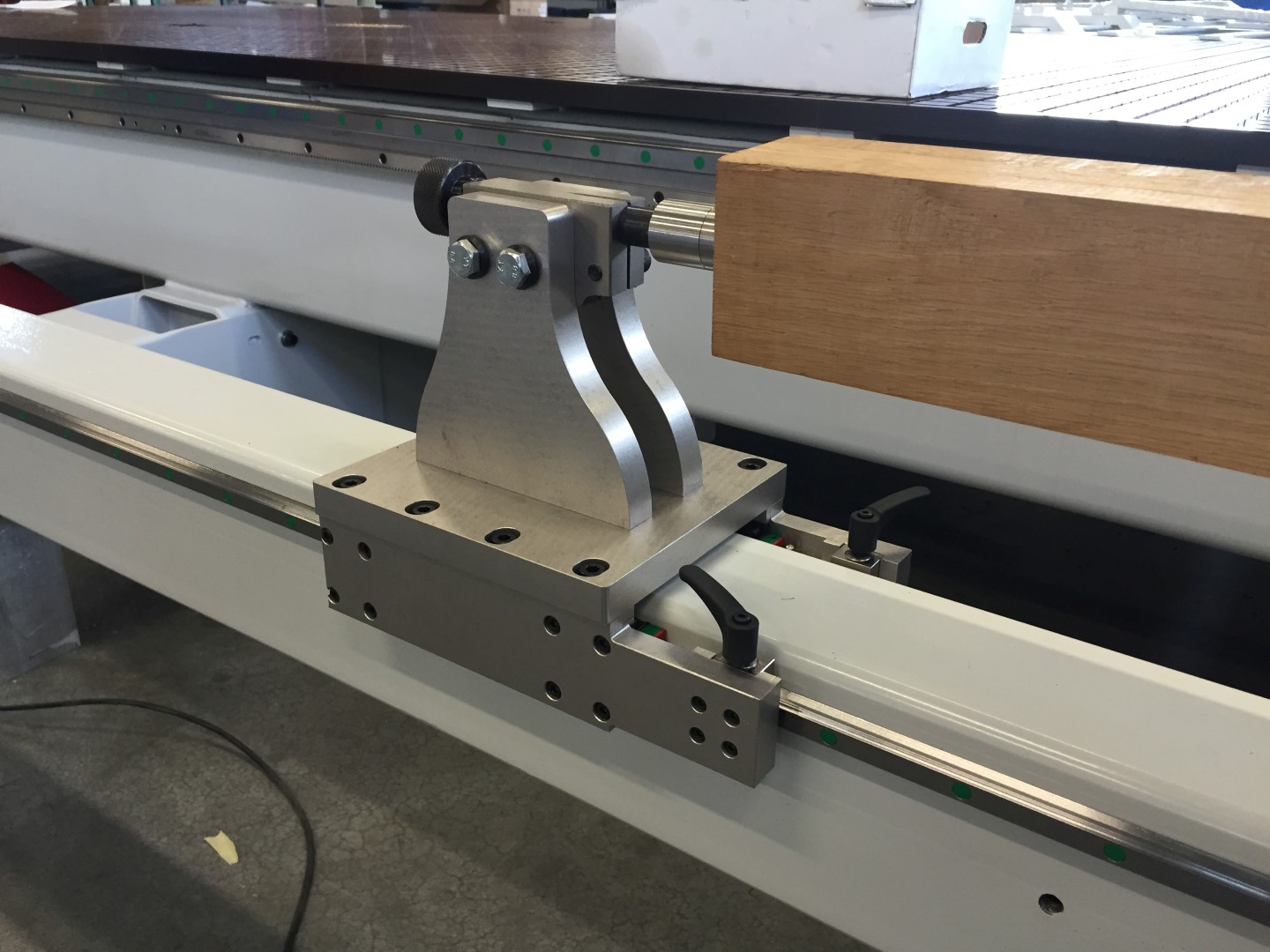

Поворотное устройство для гравировки/фрезеровки на цилиндрических поверхностях. Максимальный диаметр заготовки 300 мм, максимальная длина заготовки равна рабочей дине станка по оси Y |
 |

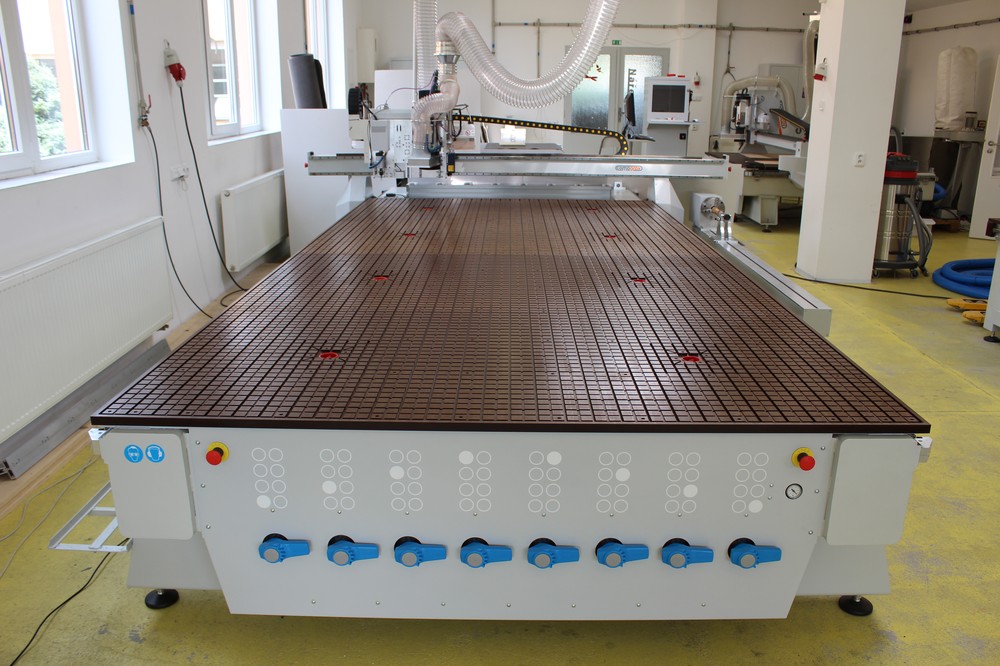

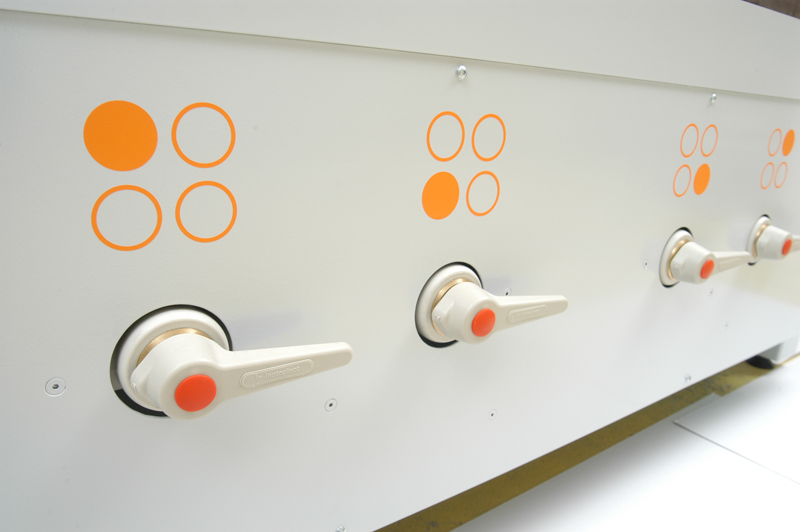

Система контроля для вакуумного стола с ручками на передней панели на 4 или 6 зон для станков с вакуумным столом |
 |

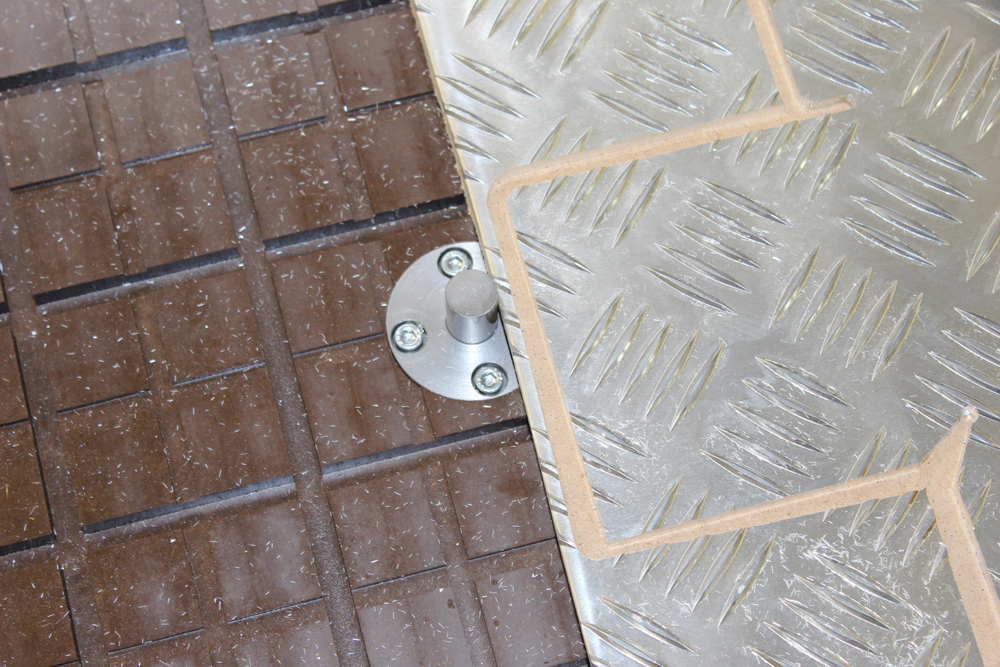

Пневматические упоры (штыри) для точного расположения заготовки на столе. Количество встроенных в стол упоров 3 шт. Выдвигаются из стола и позволяют каждый лист материала располагать в одном и том же месте. Местоположение оговаривается при заказе станка. |
 |

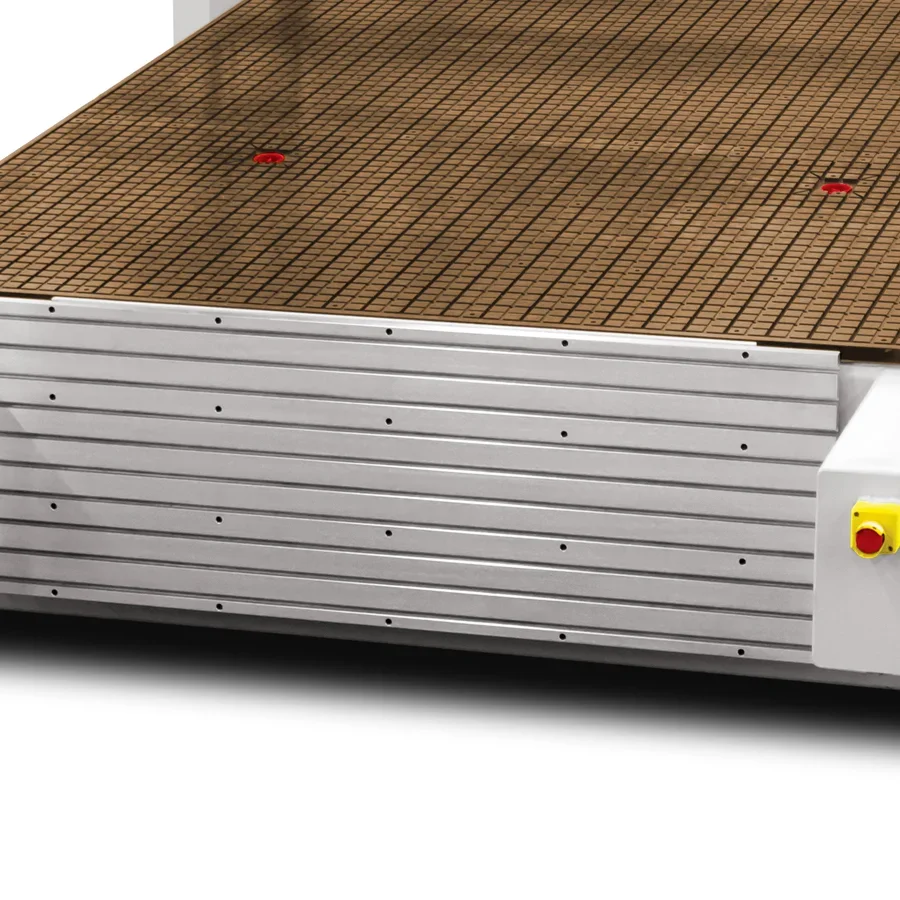

Вертикальный стол с Т-образными пазами располагается на фронтальной части станка. Габариты 1500х500х20 мм. Стандартно толщина обрабатываемых изделий 200 мм, но может быть изменена по желанию заказчика. |
|
Устройства для резки и биговки мягких листовых материалов (картон, кожа, паронит и пр.) |
|
| 1. |  |

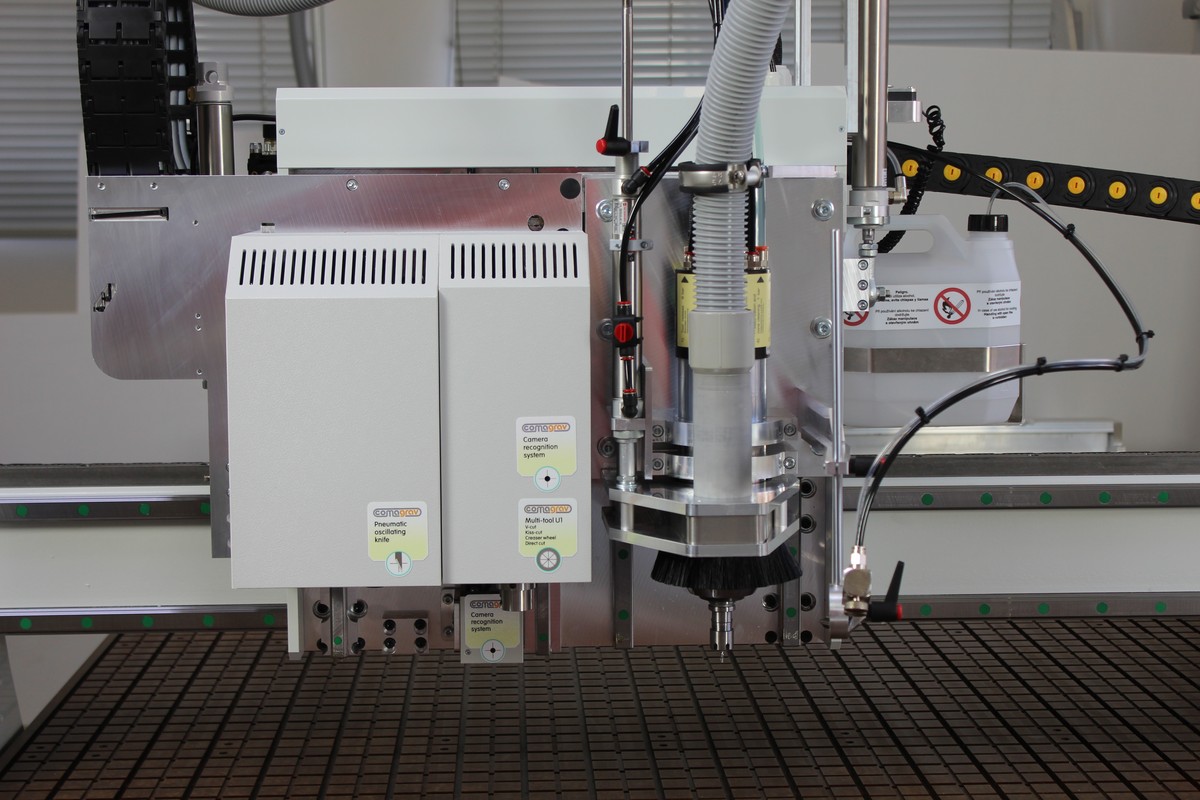

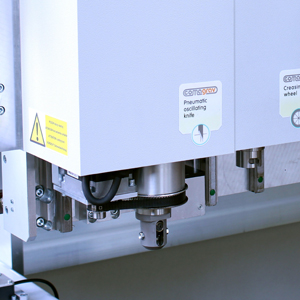

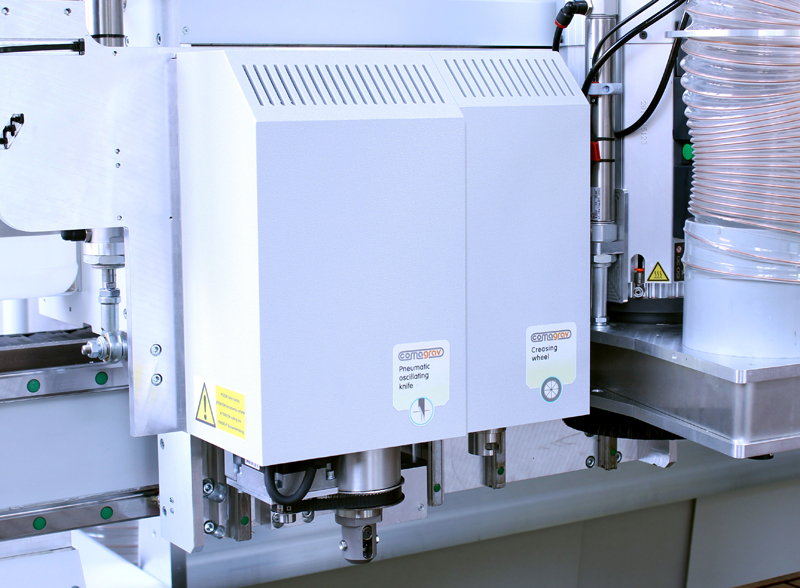

Пневматическая осциллирующая тангенциальная режущая голова 9K servo (Тангенциальное вращение при помощи серводвигателя переменного тока мощностью 200 Вт) Частота вертикальных перемещений ножа 9000 движений в минуту, высота хода 8 мм. Инструмент: ножи с цилиндрическим хвостовиком D=6 мм. Возможна работа с плоскими ножами 0.63 мм с применением адаптера. Предназначена для резки тонких, толстых, мягких и твердых материалов. Оснащена пневматической парковкой. Для работы необходим чистый и сухой сжатый воздух (минимум: 6 Бар, 80л/мин) |
| 2. |
  |

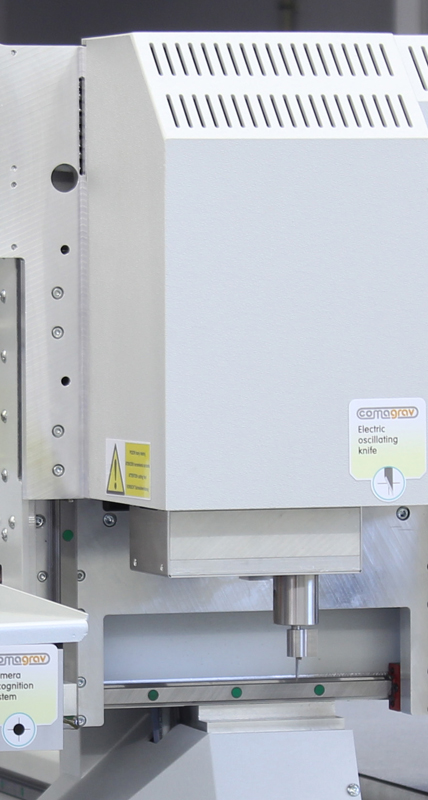

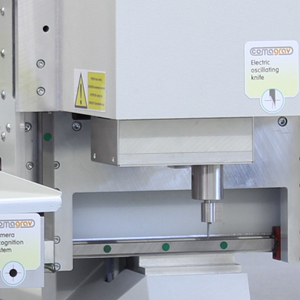

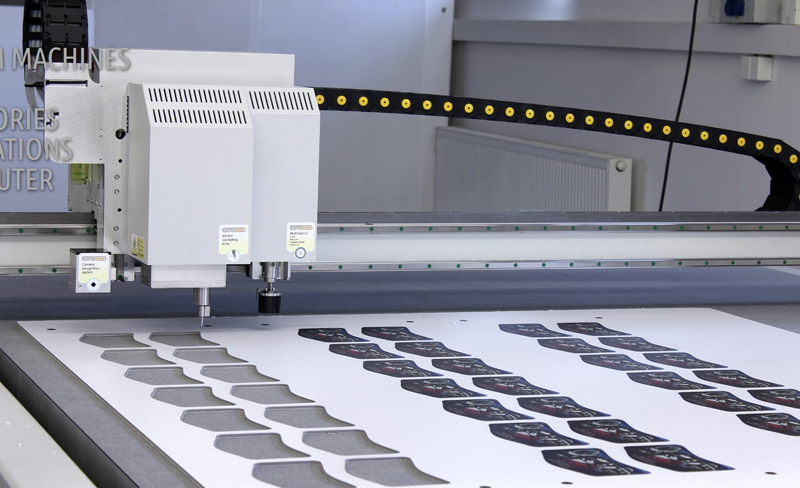

Электрическая осциллирующая тангенциальная режущая голова 18K servo (Тангенциальное вращение при помощи серводвигателя переменного тока мощностью 200 Вт) Частота вертикальных перемещений ножа 18000 движений в минуту, высота хода 0,5 мм. Инструмент: плоские ножи толщиной 0.63 мм. Возможна работа ножами с цилиндрическим хвостовиком D=6 мм с применением адаптера. Предназначена для резки тонких, мягких и твердых материалов. Оснащена пневматической парковкой. Для работы необходим сжатый воздух. |
| 3. | |
Электрическая осциллирующая тангенциальная режущая голова 14K servo (Тангенциальное вращение при помощи серводвигателя переменного тока мощностью 200 Вт) Частота вертикальных перемещений ножа 14000 движений в минуту, высота хода 1.6 мм Инструмент: ножи с цилиндрическим хвостовиком D=6 мм. Возможна работа с плоскими ножами 0.63 мм с применением адаптера. Предназначена для резки тонких и толстых, мягких и твердых материалов. Оснащена пневматической парковкой. Для работы необходим сжатый воздух. |
| 4. |   |

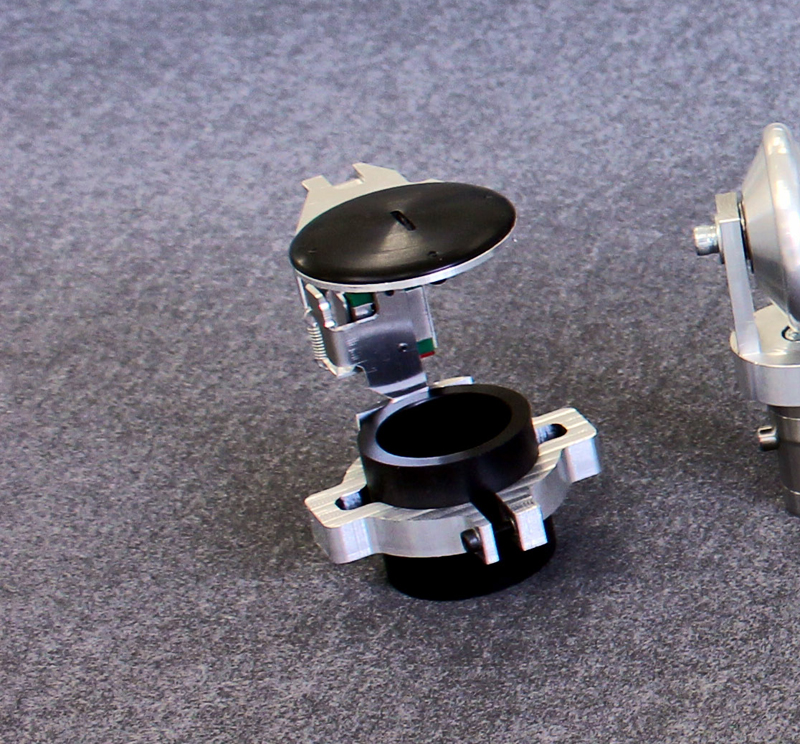

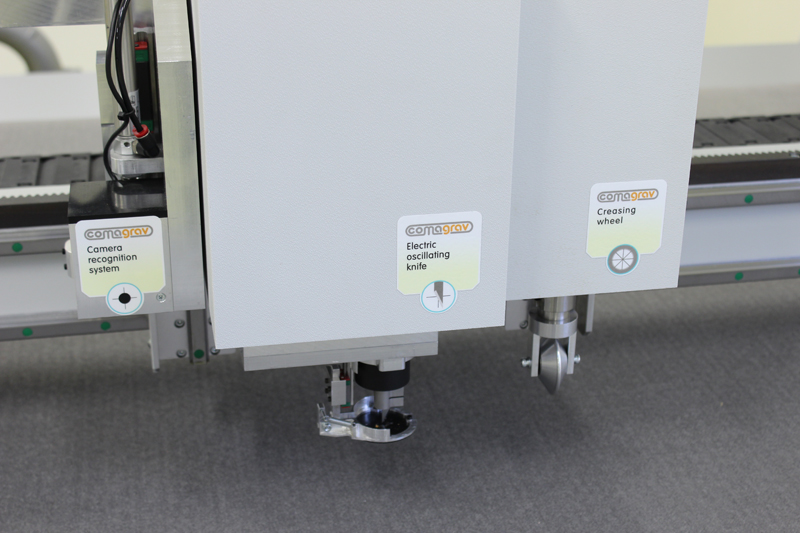

Прижимная ножка для головы 9K и головы 18K. Обеспечивает более плотный прижим материала к рабочему столу улучшая качество резки |
| 5. |   |

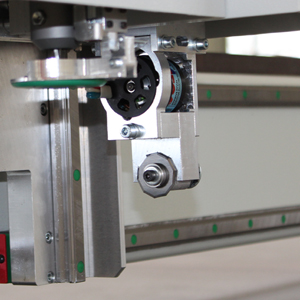

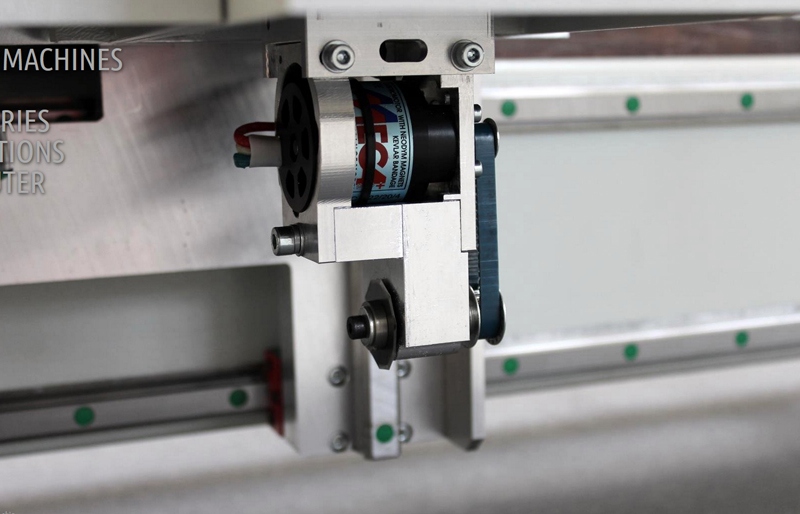

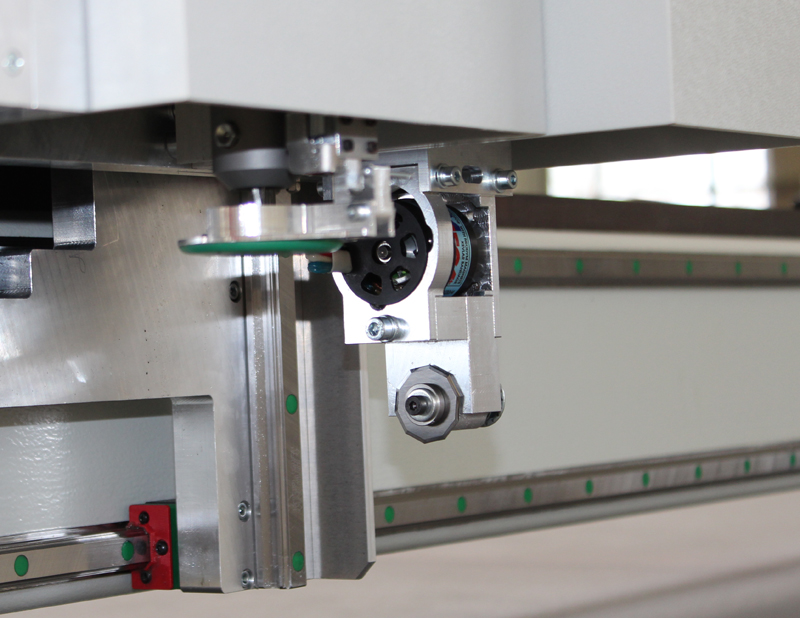

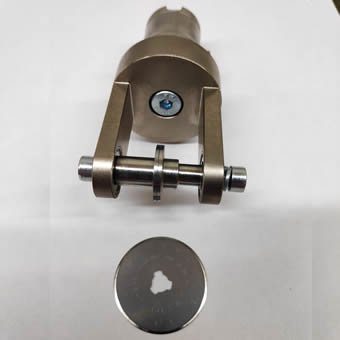

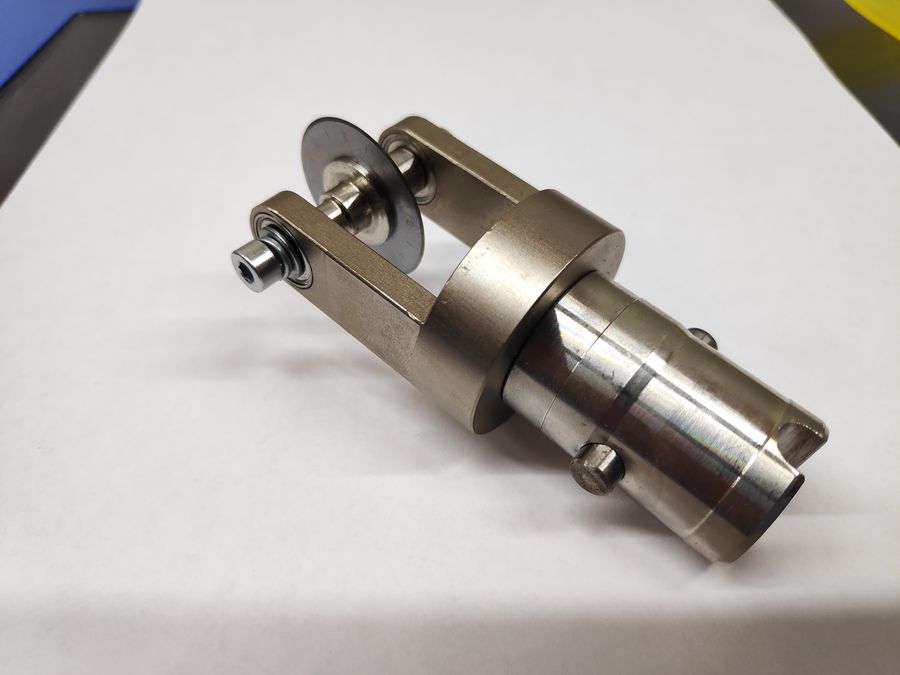

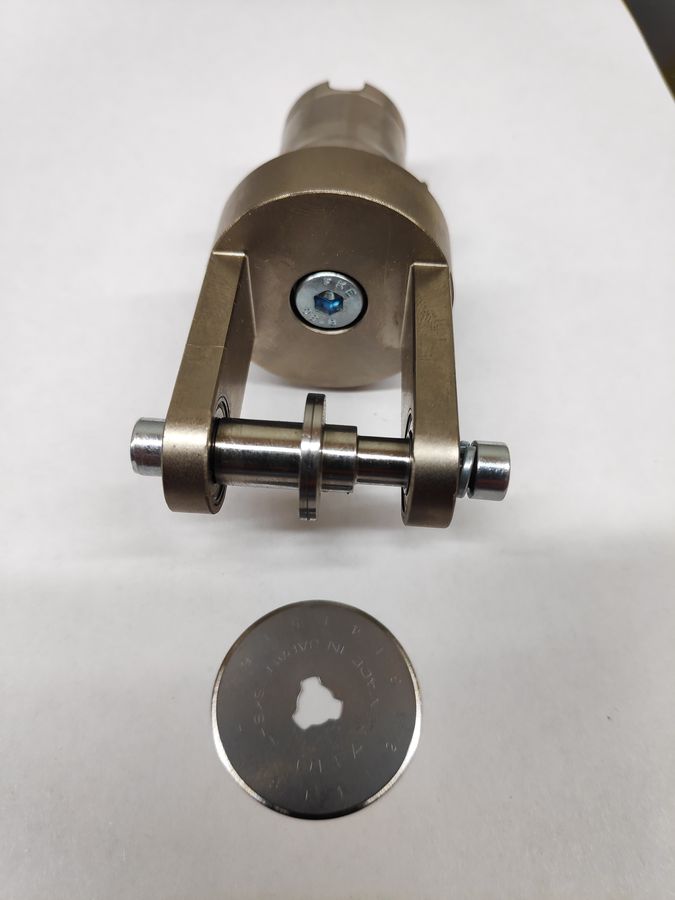

Моторизованный режущий диск для работы с тканями Диаметры твердосплавных ножей: 25 мм , 28 мм, 32 мм Частота вращения 10'000 об./мин Оснащен сервоприводом переменного тока |
| 6. |  |

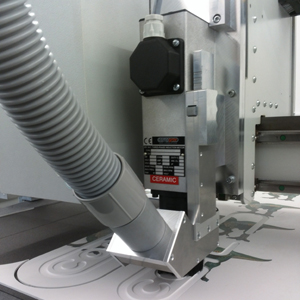

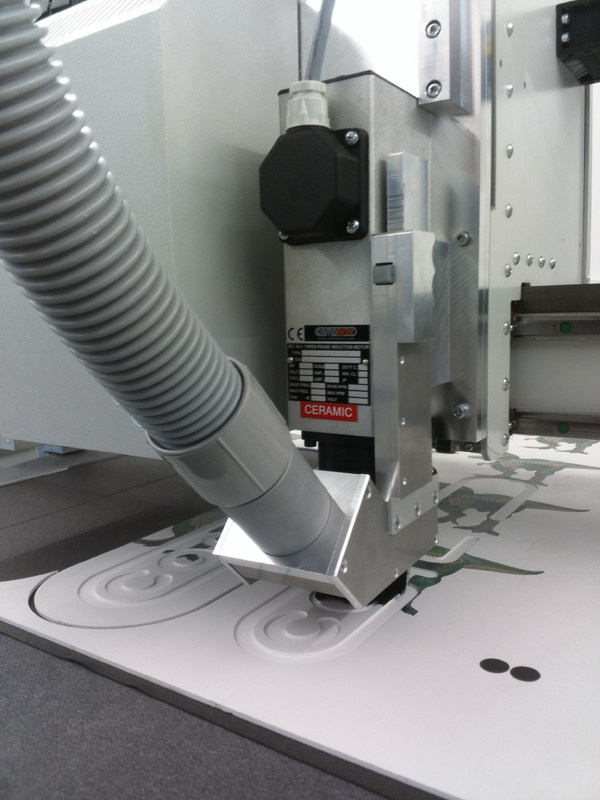

Профессиональный шпиндель с мощностью 730 Вт и макс. частотой вращения 24'000 об./мин. Ручная смена инструмента. Воздушное охлаждение. Цанга ER20. Автоматический датчик нуля по оси Z. Устройство удаления стружки с гофротрубой и стальным кронштейном-держателем, а также 3-х моторный промышленный пылесос в стандартной комплектации. Также в комплекте цанги ER20 (3, 4, 6 мм), гайка для цанги и ключи, фреза 1 шт. |
| 7. |  |

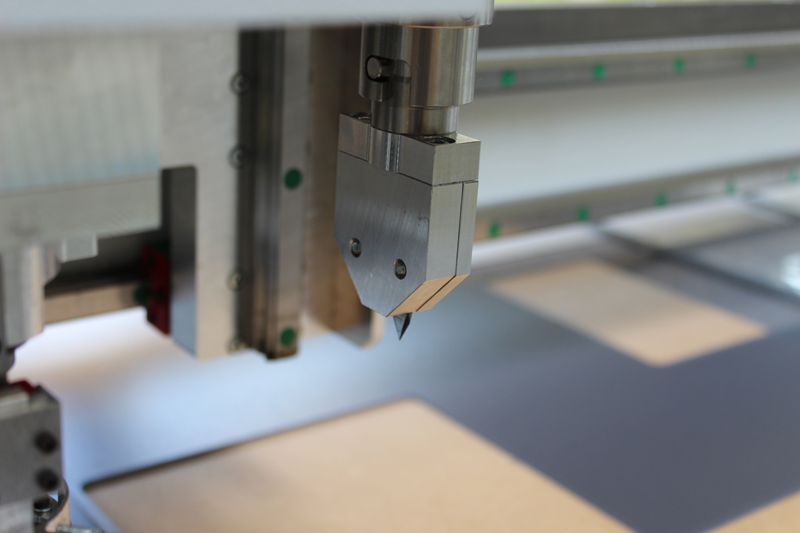

Тангенциальный универсальный модуль (без осцилляции) с держателем инструмента U1 с сервоприводом переменного тока для установки различных инструментов типа U1 (см. ниже) |
| 8. | |

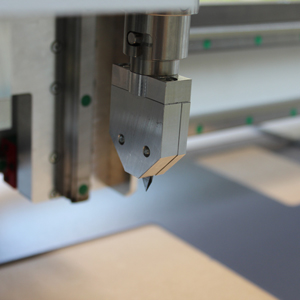

Держатель ножа для установки в U1. Работает с твердосплавными ножами толщиной 1,45 мм: E10, E11, E110, E111, E44 |
| 9. |    |

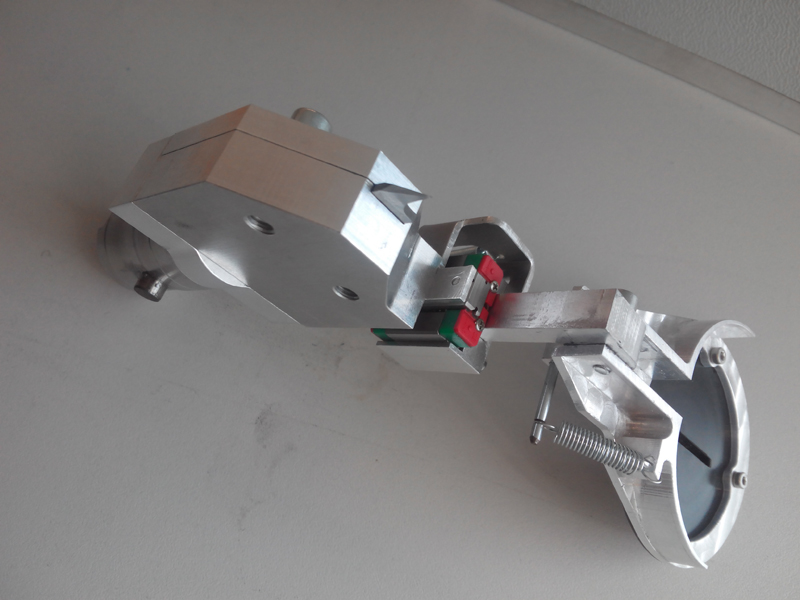

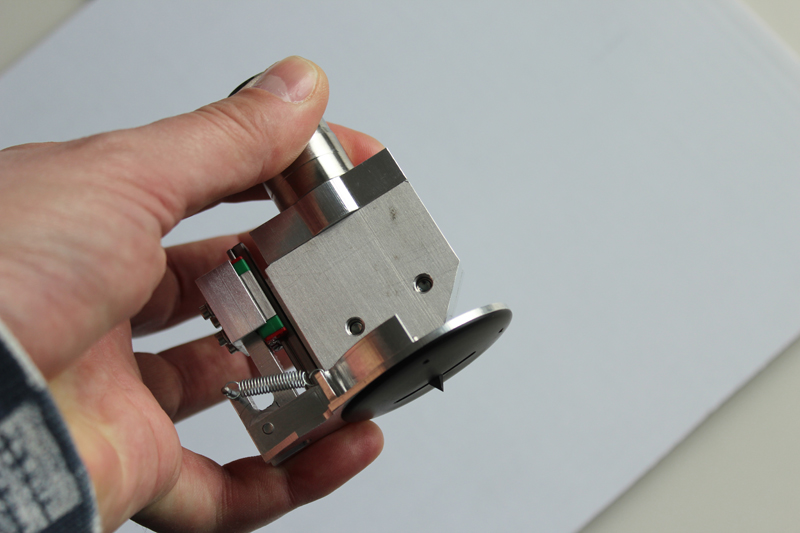

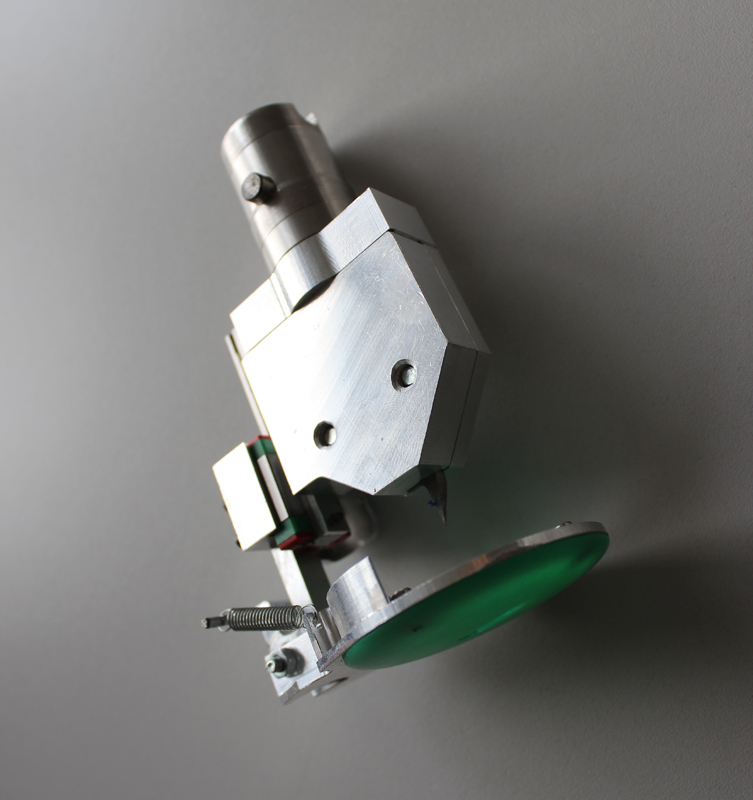

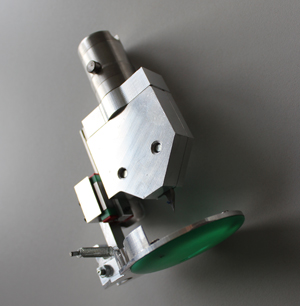

Держатель ножа с прижимной ножкой для установки в U1. Работает с твердосплавными ножами толщиной 1,45 мм: E10, E11, E110, E111, E44 |
| 10. |   |

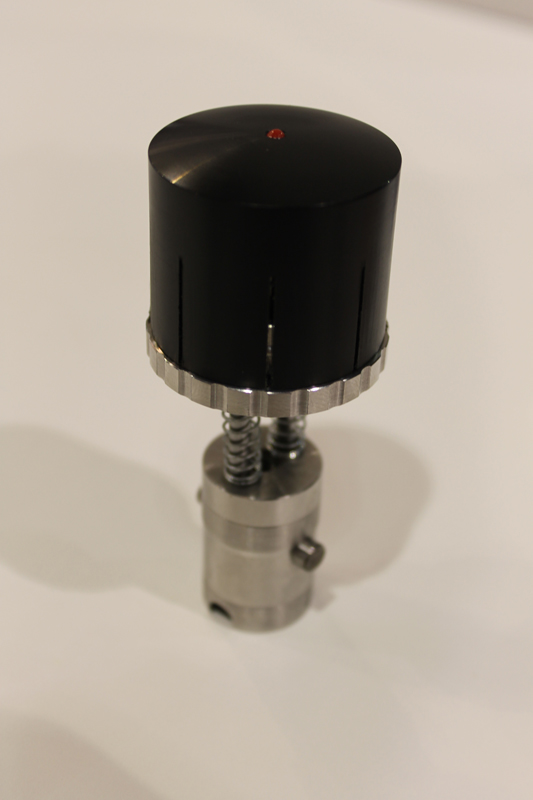

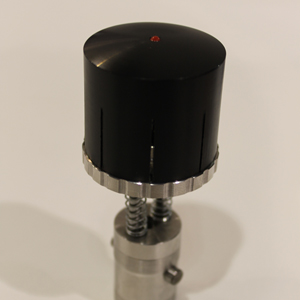

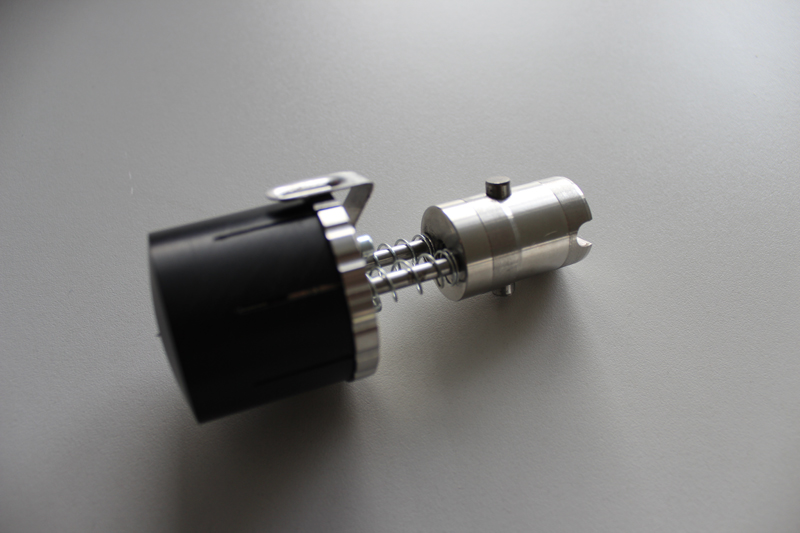

Инструмент Kiss-cut для держателя U1 держатель из нержавеющей стали + нож для резки тонких материалов с настройкой глубины. Используется, например, для резки самоклеющейся виниловой пленки на подложке. |
| 11. |    |

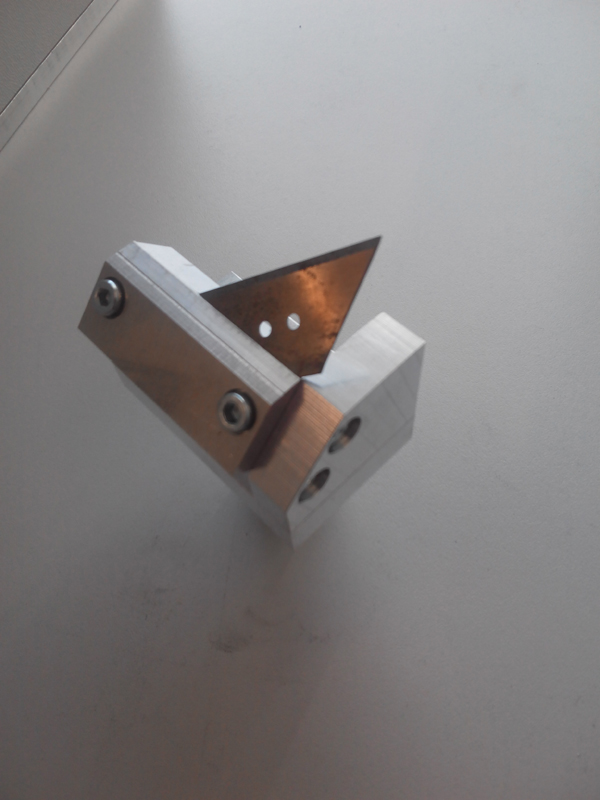

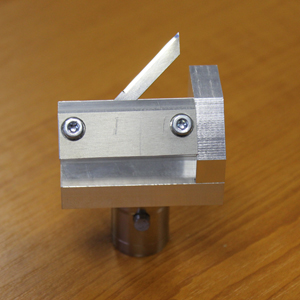

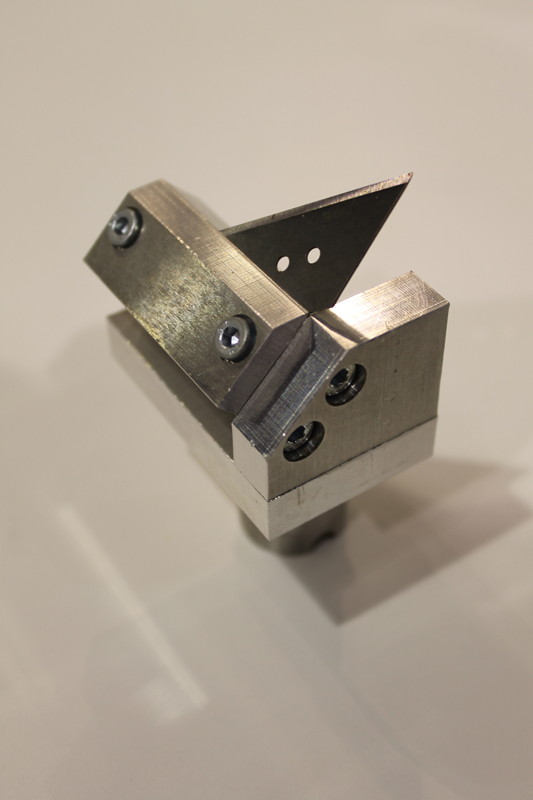

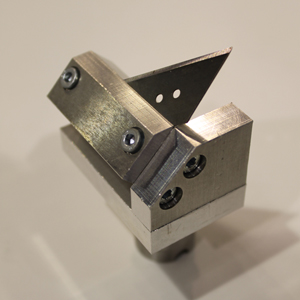

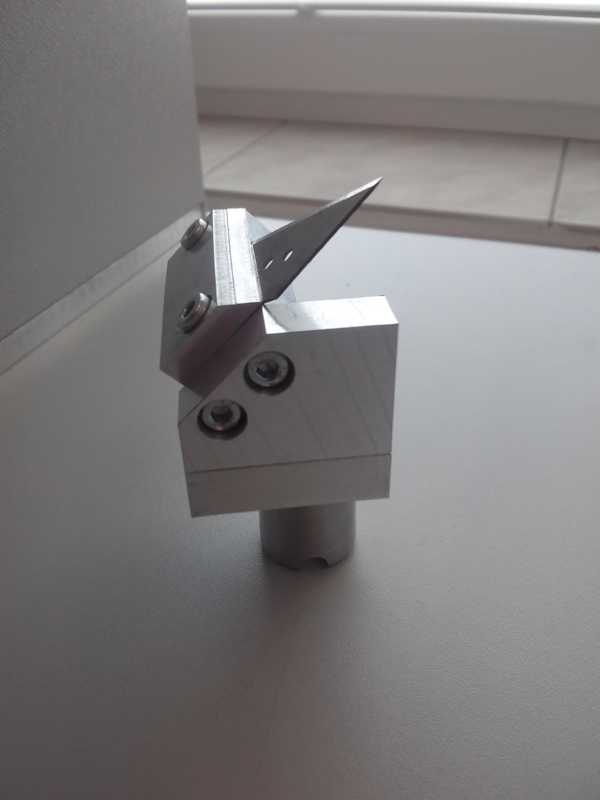

Инструмент V-cut для держателя U1 для резки материалов толщиной до 15 мм. Режет материалы под углом 45°, используется для вырезания V-образных пазов для последующего сгиба на 90°. Совместим с ножами из быстрорежущей стали. |
| 12. |  |

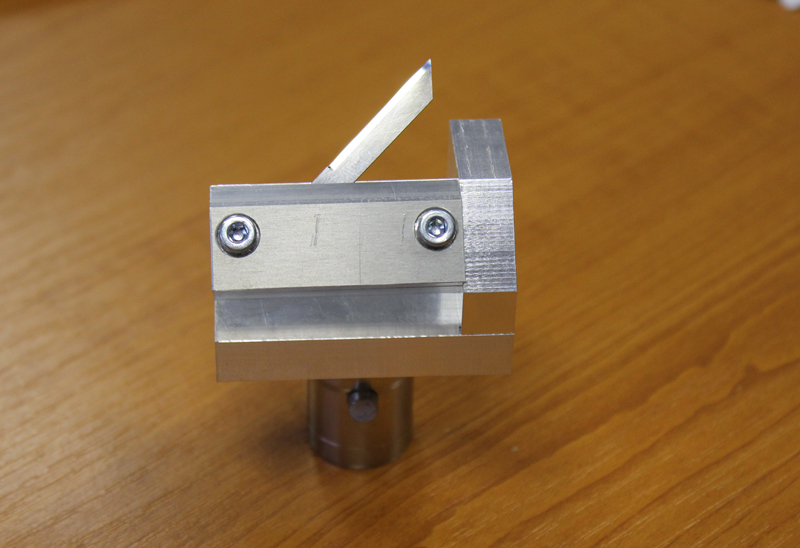

Инструмент V-cut для держателя U1 для резки материалов толщиной до 10 мм. Режет материалы под углом 45°, используется для вырезания V-образных пазов для последующего сгиба на 90°. Совместим с прочными твердосплавными ножами. Толщина ножа 0,63 мм |
| 13. | |
Инструмент V-cut для держателя U1 для резки материалов толщиной до 16 мм. Режет материалы под углом 45°, используется для вырезания V-образных пазов для последующего сгиба на 90°. Совместим с прочными твердосплавными ножами. Толщина ножа 1,00 мм |
| 14. |   |

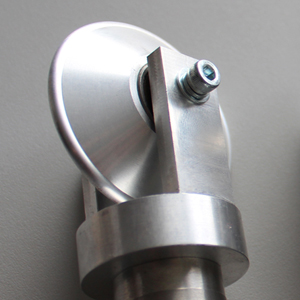

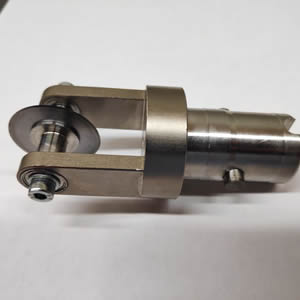

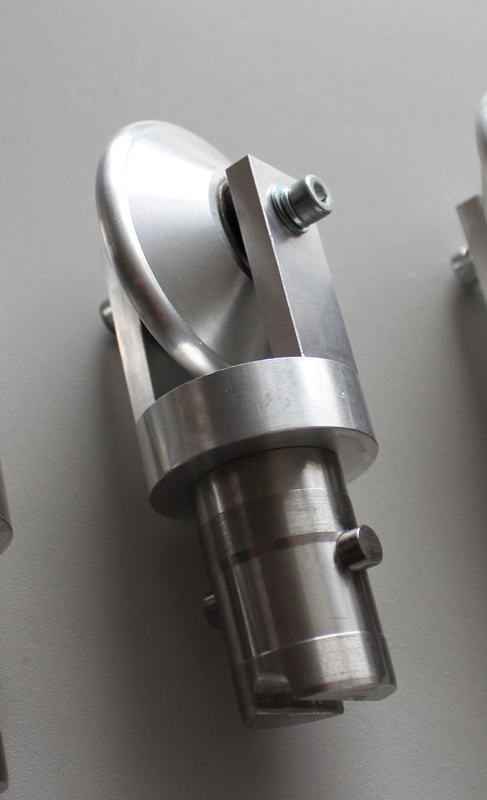

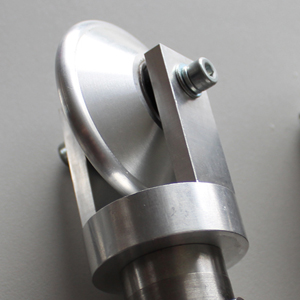

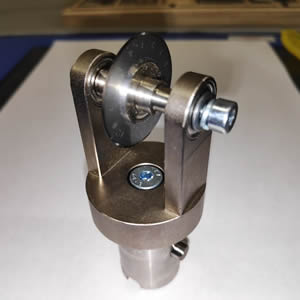

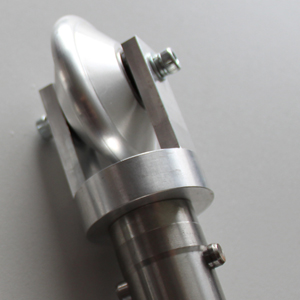

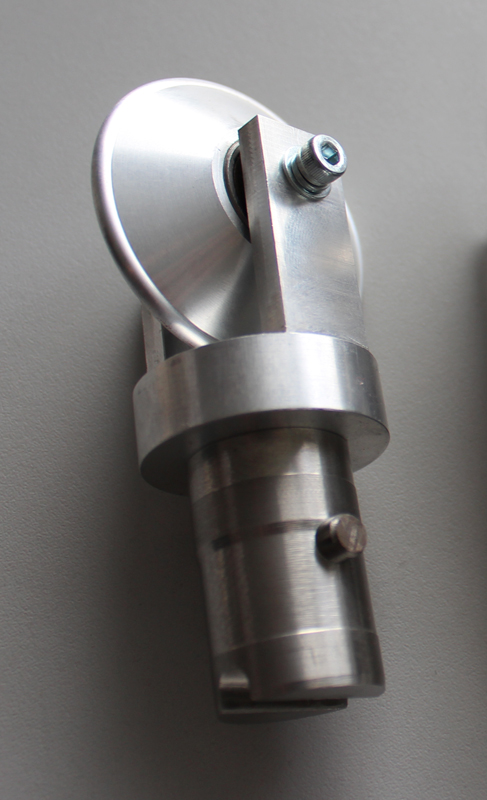

Дисковый биговщик S для держателя U1 для гофрокартона типа F* и E*; материал - алюминий |
| 15. |    |
Дисковый биговщик M для держателя U1 для гофрокартона типа B* и BC*; материал - алюминий |
| 16. |  |
Дисковый биговщик L для держателя U1 для гофрокартона типа C*; материал - алюминий |
| 17. |  |

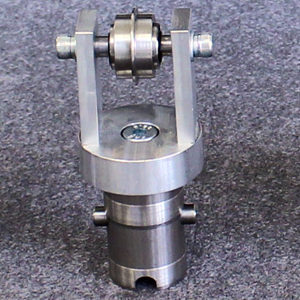

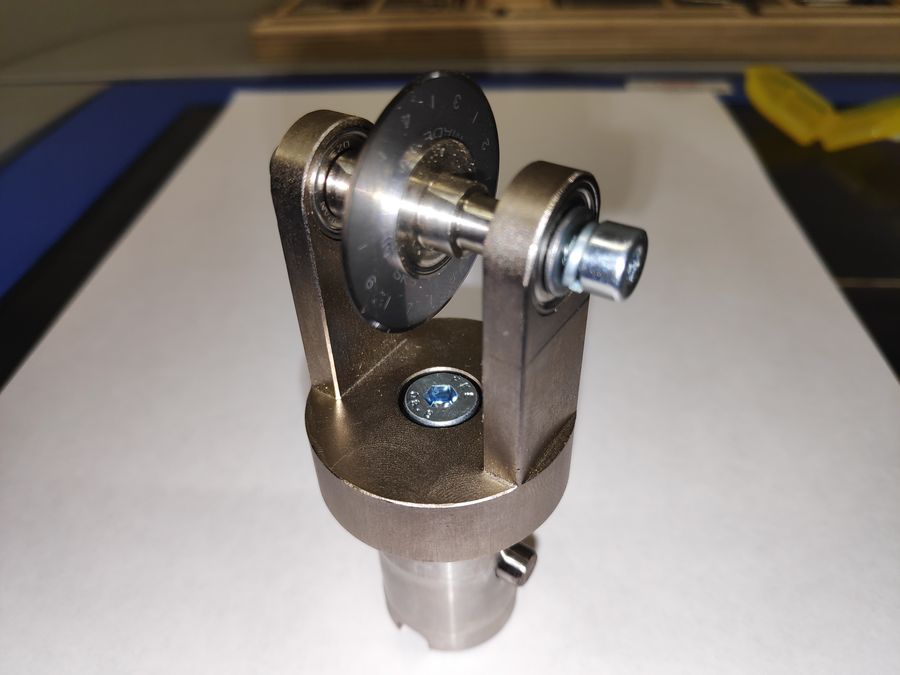

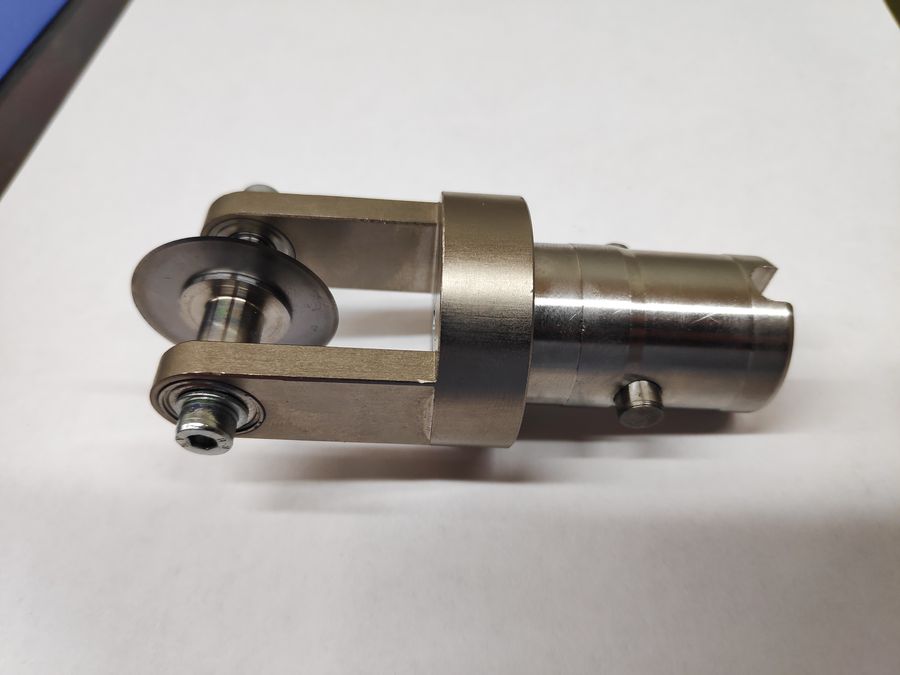

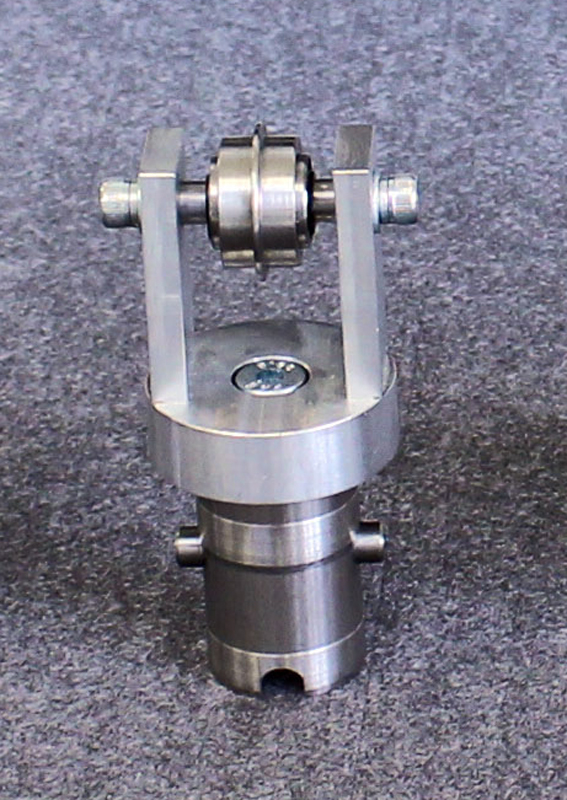

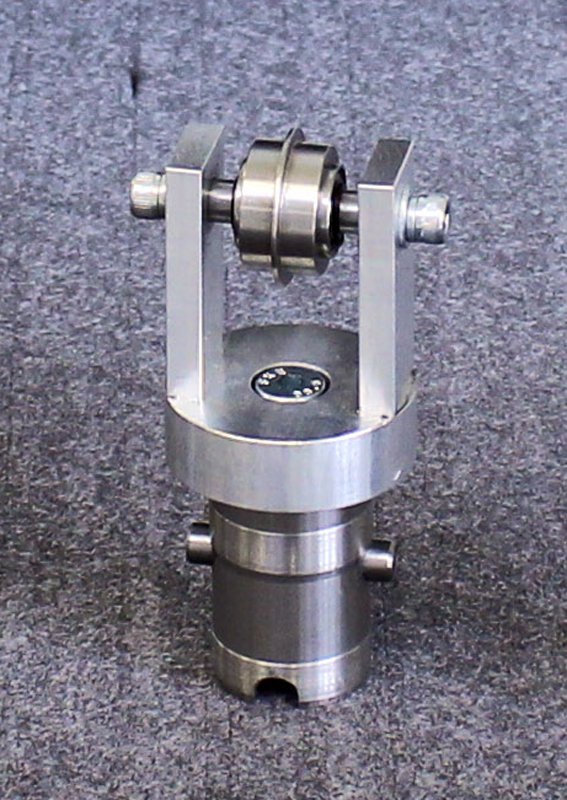

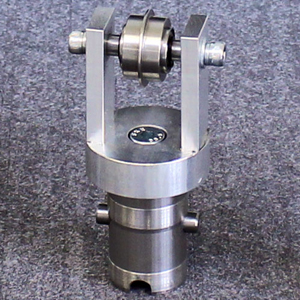

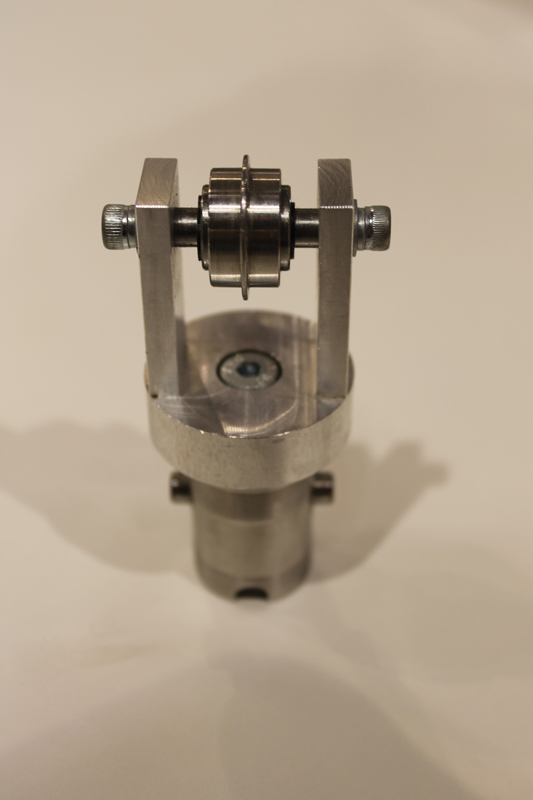

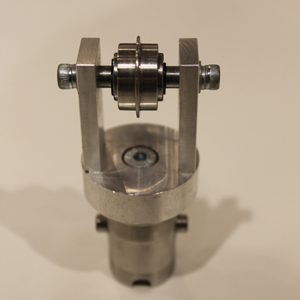

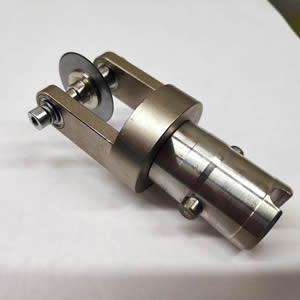

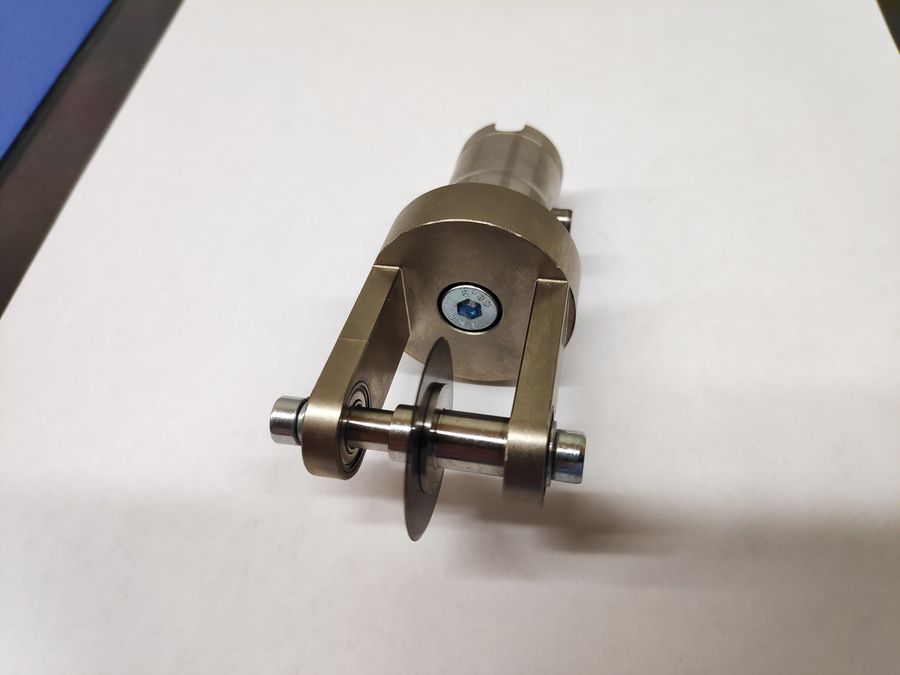

Дисковый биговщик для тонкого картона mini 2pt материал - нержавеющая сталь |
| 18. |  |

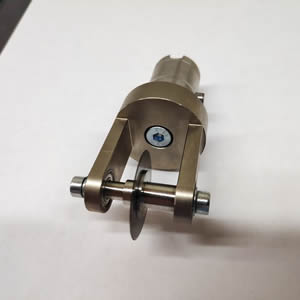

Дисковый биговщик для негофрированного картона mini 3pt материал - нержавеющая сталь |
| 19. |  |
Дисковый биговщик для негофрированного картона mini 4pt материал - нержавеющая сталь |
| 20. |
 |
Нож OLFA из быстрорежущей стали |
| Модель |
Рабочая область
|
Вес станка
|
Габариты
|
|
COMAGRAV Notus Plus 1600 |
1600 x 2100 мм
|
1400 кг
|
A: 2200x2550x1550 мм
B: 2200x3300x1550 мм |

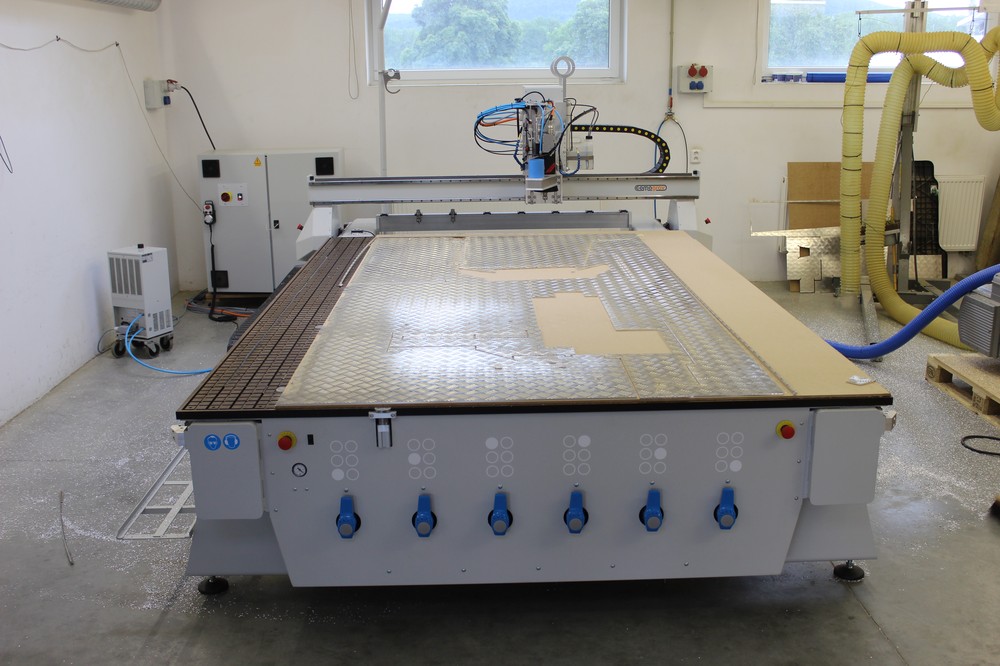

| COMAGRAV Notus Plus 3000 |
2100 x 3200 мм
|
2050 кг
|
A: 3800x2550x1550 мм
B: 3800x3300x1550 мм C: 4050x2550x1550 мм |
| COMAGRAV Notus Plus 3015 |
1650 x 3150 мм
|
1950 кг
|
A: 3800x2100x1550 мм
B: 3800x2850x1550 мм C: 4050x2100x1550 мм |
| COMAGRAV Notus Plus 4000 |
2100 x 4200 мм
|
2300 кг
|
A: 4800x2550x1550 мм
B: 4800x3300x1550 мм C: 5050x2550x1550 мм |
| COMAGRAV Notus Plus 6000 |
2100 x 6200 мм
|
3500 кг
|
A: 6800x2550x1550 мм
B: 6800x3300x1550 мм C: 7050x2550x1550 мм |

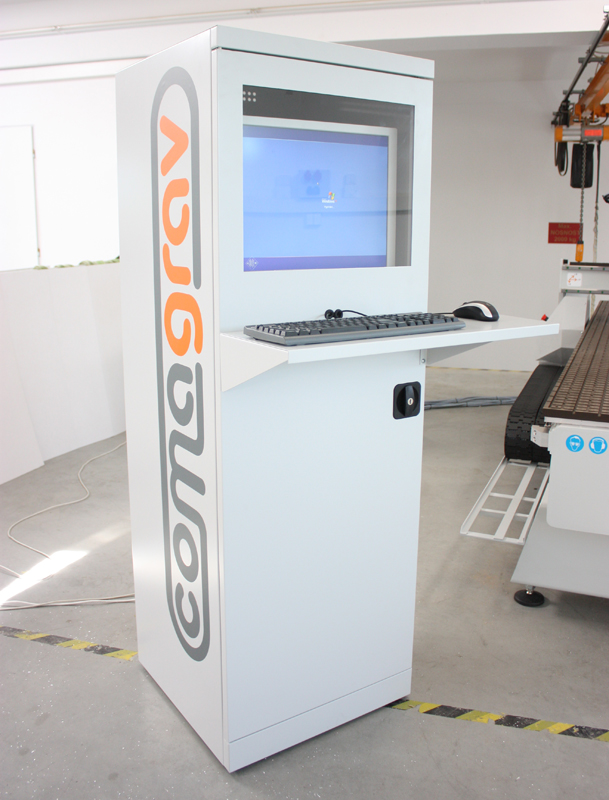

| A - габариты без автосменщика инструмента B - габариты с карусельным автосменщиком инструмента C - габариты с линейным автосменщиком инструмента |
|||
| Ход по оси Z | 250 мм | ||
| Расстояние от стола до портала | 140 мм | ||
| Скорость подачи | до 30000 мм/мин (опционально до 48000 мм/мин) | ||
| Разрешение (шаг) | 0,002 мм | ||
| Мощность шпинделя | 4600 / 5600 / 6500 / 6600 / 9600 / 13200 Ватт | ||
| Частота вращения | 24000 / 24000 / 40000 / 24000 / 24000 / 24000 об./мин | ||
| Приводы по осям X, Y, Z | Серводвигатели (X, Y - 1000 Вт; Z - 750 Вт) | ||
| Тип передачи по осям | X, Y - зубчато-реечная передача, Z - шариковинтовая пара | ||
| Управление | Программа PILOT 3D controller на русском языке | ||
| Стандартная комплектация | Датчик нуля по оси Z | ||
| Кнопка экстренной остановки | |||
| Жесткий стальной стенд | |||
| CAD/CAM программа Vectric Cut2D Pro на русском языке | |||
|
|
Фрезерный станок с ЧПУ COMAGRAV NOTUS PLUS 1600. Обработка твердой фанеры толщиной 10 мм: нанесение рисунка V-образной фрезой и вырезка. Станок оснащен шпинделем HSD и автосменщиком карусельного типа на 8 позиций. |
|
|
Обработка фанеры на фрезерном станке Comagrav Notus 1600 с вакуумным столом, автосменщиком инструмента карусельного типа на 8 позиций. |
|
|

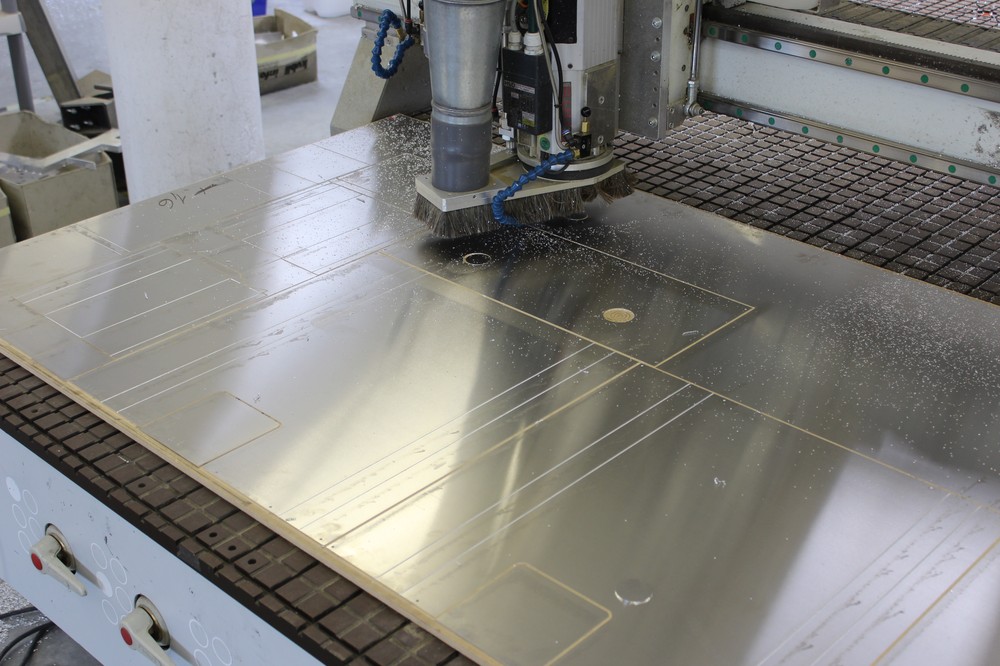

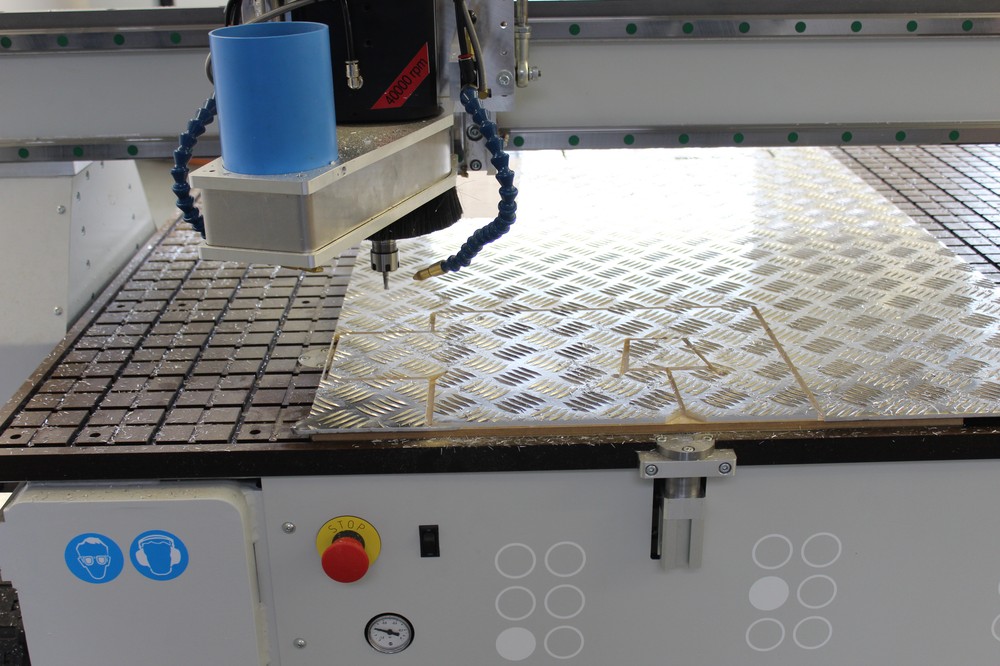

Сверление и фрезеровка алюминия на станке COMAGRAV NOTUS с автоматической сменой инструмента. |
|
|
Фрезеровка деревянной статуи на станке COMAGRAV NOTUS с использованием поворотного устройства. Черновая обработка. |
|
|
Фрезеровка по дереву на станке COMAGRAV NOTUS с использованием поворотного устройства. Чистовая обработка. |
|
|

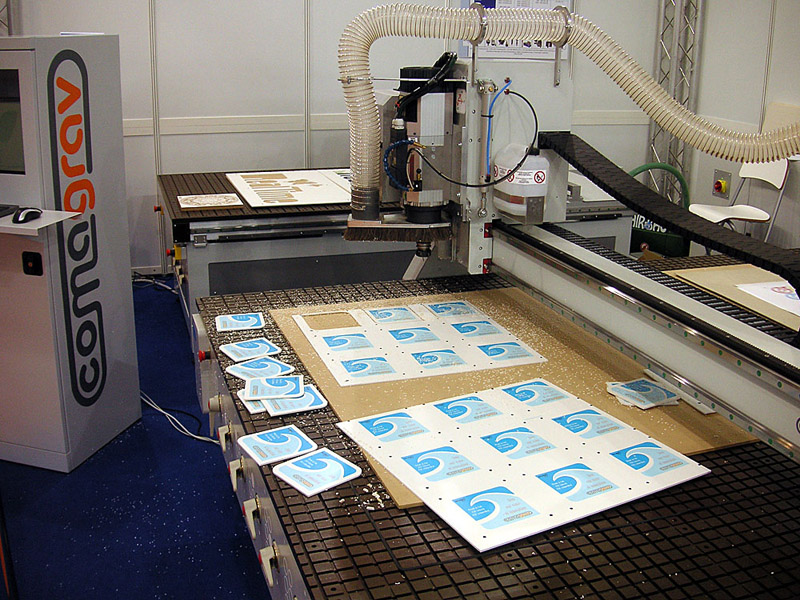

Фрезерный станок с ЧПУ COMAGRAV NOTUS на выставке РЕКЛАМА |
|
|

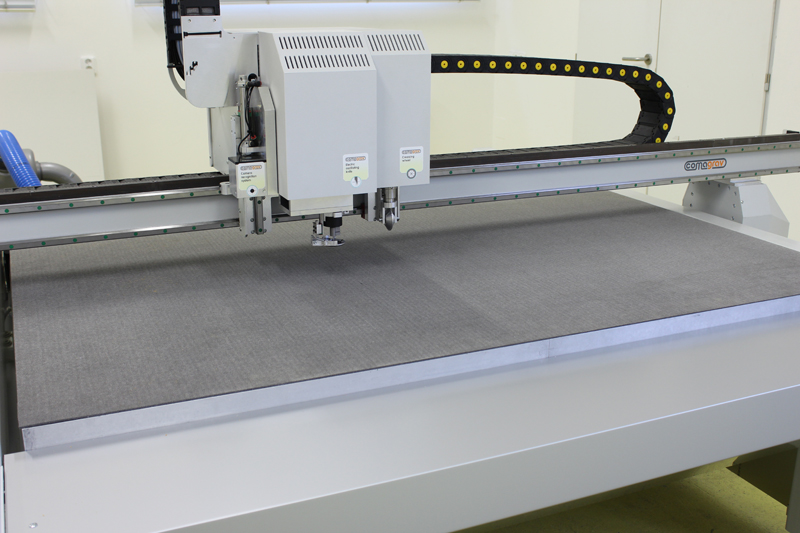

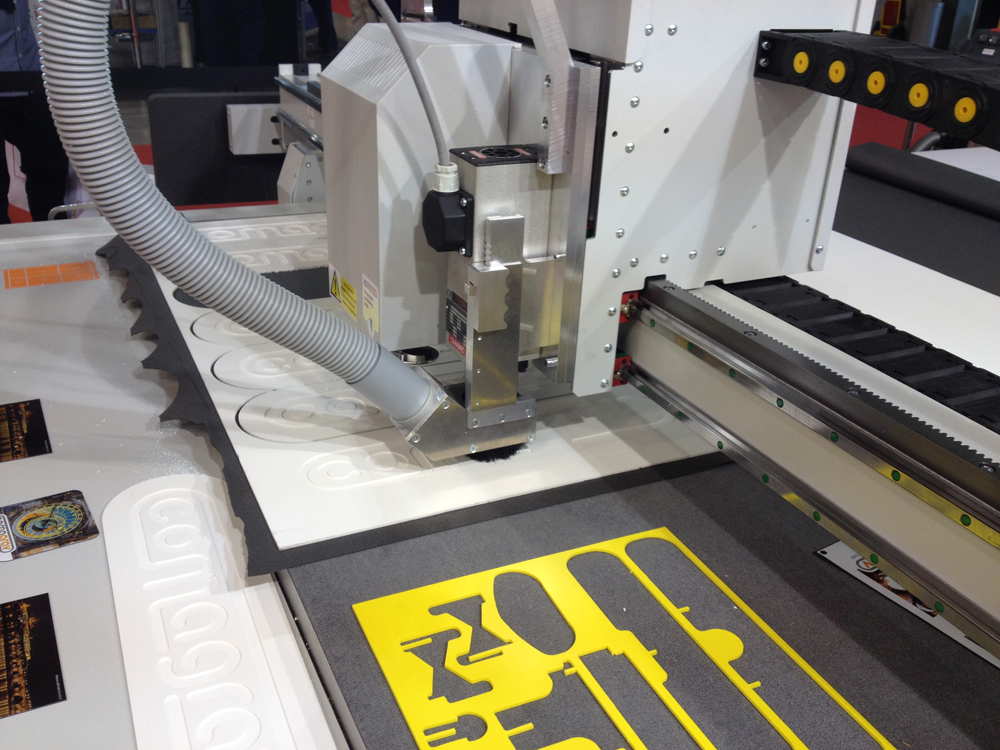

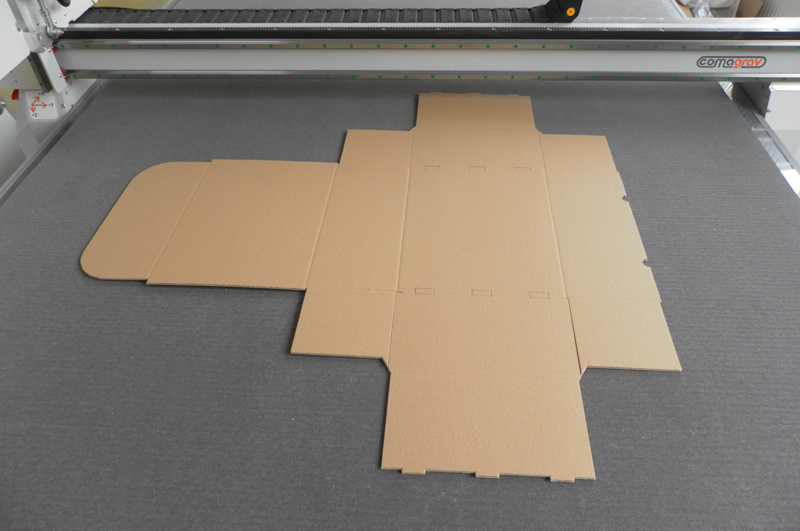

Биговка и резка гофрокартона на фрезерном станке с ЧПУ COMAGRAV NOTUS с комбинированной головой |
Мы будем рады выслать Вам коммерческое предложение с оптимальной комплектацией, сроками и условиями поставки станка данной серии. Для этого Вам нужно заполнить приведенную ниже форму. Если Вы еще не определились с серией станка напишите нам письмо с описанием Ваших задач, указанием обрабатываемых материалов и необходимым рабочим полем на e-mail: info@comagrav.ru
